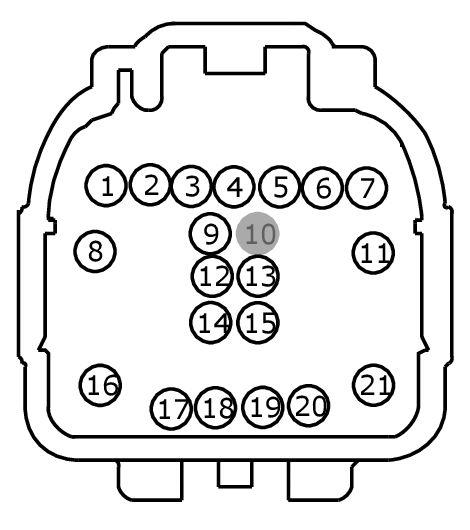

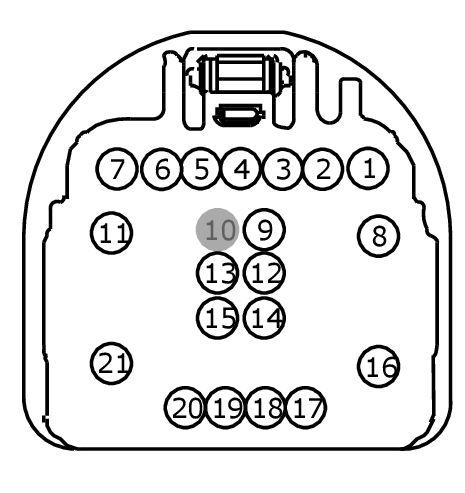

Connector End View C316 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
SEE BELOW
MALE
HARNESS 14K042
FEMALE
HARNESS 14B079
| Pin | Circuit | Gauge | Qualifier |
| 1 | CCB20 (BU-WH) | 22 | |
| 2 | CCB21 (GN-VT) | 22 | |
| 3 | CCB22 (WH-BN) | 22 | |
| 4 | CCB23 (VT-GN) | 22 | |
| 5 | CCB24 (WH-OG) | 22 | |
| 6 | CCB25 (BN) | 22 | |
| 7 | SBP32 (VT-RD) | 22 | |
| 8 | GD214 (BK-BU) | 16 | |
| 9 | RME89 (WH-BU) | 22 | |
| 10 | * | * | |
| 11 | VDB29 (GN-BU) | 22 | |
| 12 | VDB25 (GN-OG) | 22 | |
| 13 | VDB26 (GY-BU) | 22 | |
| 14 | VDB06 (GY-OG) | 22 | |
| 15 | VDB07 (VT-OG) | 22 | |
| 16 | SBB41 (RD) | 10 | |
| 17 | CRT36 (BU-GY) | 22 | |
| 18 | SBP10 (YE-RD) | 18 | |
| 19 | LME89 (YE-BU) | 22 | |
| 20 | GD216 (BK-VT) | 20 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CCB20 (BU-WH) | 22 | |
| 2 | CCB21 (GN-VT) | 22 | |
| 3 | CCB22 (WH-BN) | 22 | |
| 4 | CCB23 (VT-GN) | 22 | |
| 5 | CCB24 (WH-OG) | 22 | |
| 6 | CCB25 (BN) | 22 | |
| 7 | SBP32 (VT-RD) | 22 | |
| 8 | GD214 (BK-BU) | 16 | |
| 9 | RME89 (WH-BU) | 22 | |
| 10 | * | * | |
| 11 | VDB29 (GN-BU) | 22 | |
| 12 | VDB25 (GN-OG) | 20 | |
| 13 | VDB26 (GY-BU) | 20 | |
| 14 | VDB06 (GY-OG) | 22 | |
| 15 | VDB07 (VT-OG) | 22 | |
| 16 | SBB41 (RD) | 10 | |
| 17 | CRT36 (BU-GY) | 22 | |
| 18 | SBP10 (YE-RD) | 22 | |
| 19 | LME89 (YE-BU) | 22 | |
| 20 | GD216 (BK-VT) | 20 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1463 |
Service Part Number: GU2Z-14S411-GA Gauge: 14 16 20 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
| Pigtail Kit Part Number WPT-1482 |
Service Part Number: GU2Z-14S411-GB Gauge: 14 16 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
