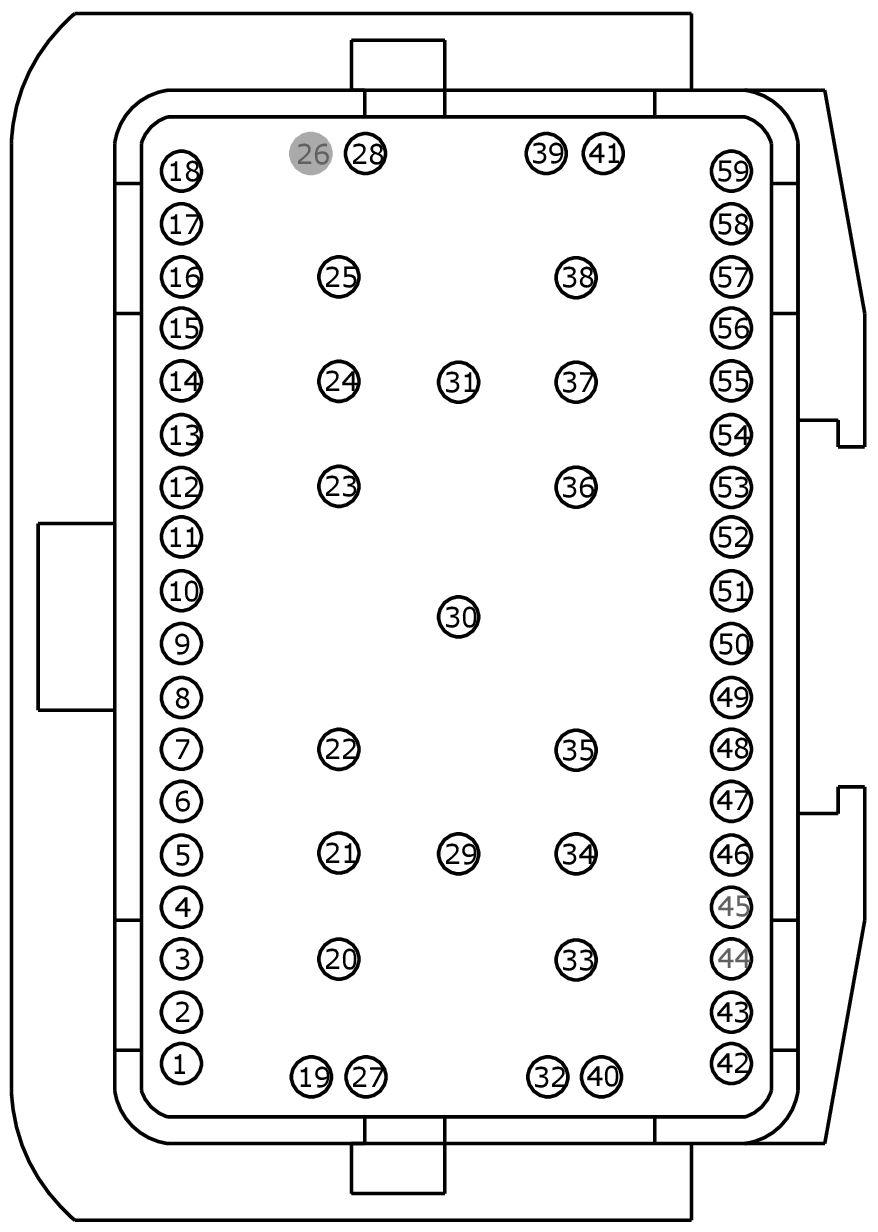

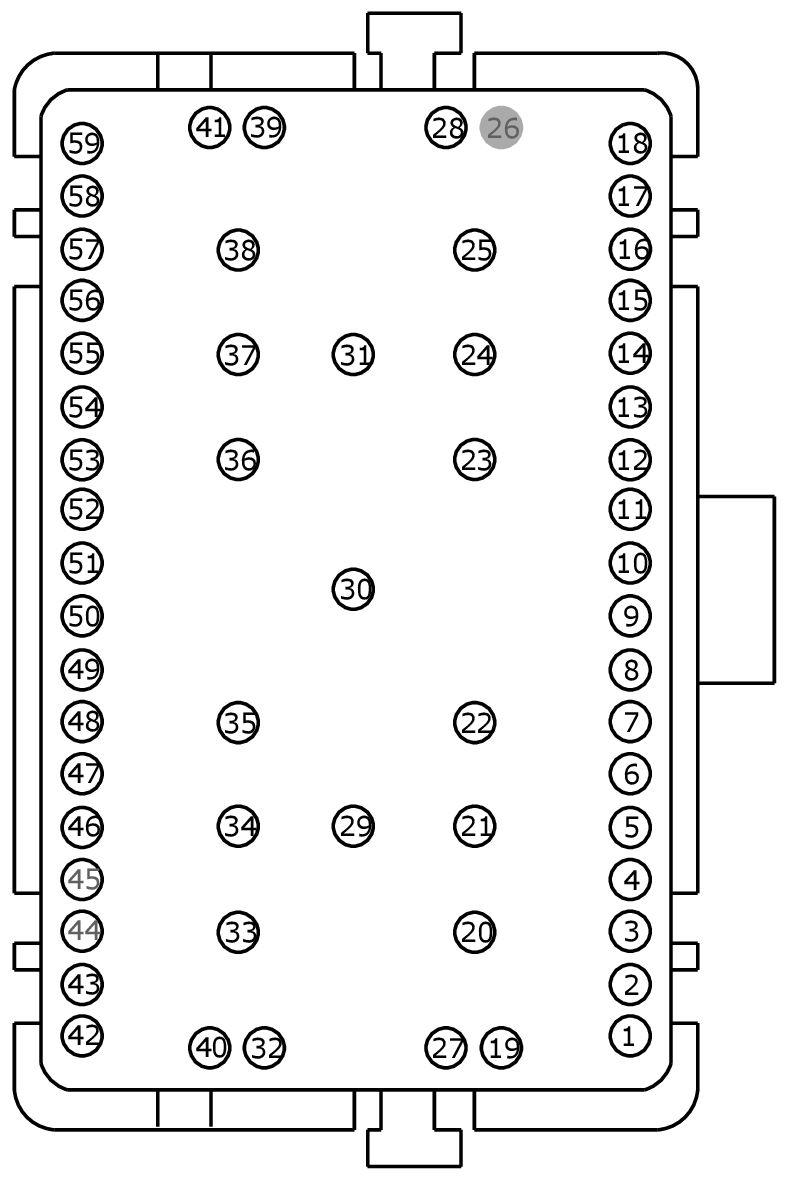

Connector End View C315 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE
MALE
HARNESS 14B079
FEMALE
HARNESS 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | VH441 (WH-BN) | 26 | |
| 2 | CH212 (BU-OG) | 26 | |
| 3 | CH213 (BN-GN) | 26 | |
| 4 | VH451 (WH-GN) | 26 | |
| 5 | VH464 (GY-BN) | 26 | |
| 6 | VH466 (BU-GN) | 22 | |
| 7 | VH467 (GN-OG) | 22 | |
| 8 | VH468 (BN-BU) | 22 | |
| 9 | CHA02 (BN-GN) | 22 | |
| 10 | CHA20 (BU-GN) | 22 | |
| 11 | CRD02 (BN-BU) | 22 | |
| 12 | CH123 (VT-GN) | 22 | |
| 13 | RH103 (GY) | 22 | |
| 14 | CHA21 (GY) | 22 | |
| 15 | VH457 (GN-WH) | 22 | |
| 16 | VH458 (GY-OG) | 22 | |
| 17 | CRD01 (VT-OG) | 22 | |
| 18 | VLN04 (VT-GY) | 22 | |
| 19 | VH438 (GN-VT) | 22 | |
| 20 | SBB41 (RD) | 10 | |
| 21 | CBB51 (BN) | 16 | |
| 22 | CBB56 (BU-GN) | 16 | |
| 23 | CH208 (GN-OG) | 22 | |
| 24 | CH207 (BU-GY) | 22 | |
| 25 | GD216 (BK-VT) | 22 | |
| 26 | * | * | |
| 27 | VH101 (WH-VT) | 22 | |
| 28 | VH416 (VT-GY) | 22 | |
| 29 | SBP12 (GN-RD) | 20 | |
| 30 | SBB77 (GY-RD) | 18 | |
| 31 | SBB77 (GY-RD) | 18 | |
| 32 | CHA41 (GY-YE) | 26 | |
| 33 | CHS07 (GY-BU) | 14 | |
| 34 | RHS10 (BU-OG) | 22 | |
| 35 | CHS02 (YE-BU) | 14 | |
| 36 | VDB06 (GY-OG) | 22 | |
| 37 | VDB07 (VT-OG) | 22 | |
| 38 | VH462 (BU-WH) | 22 | |
| 39 | VH417 (YE-OG) | 22 | |
| 40 | VH414 (GN-BU) | 22 | |
| 41 | VH413 (WH-BU) | 22 | |
| 42 | RHS05 (YE-VT) | 22 | |
| 43 | CHA42 (GN) | 22 | |
| 44 | * | * | |
| 45 | * | * | |
| 46 | VH110 (GN-VT) | 26 | |
| 47 | VH409 (WH) | 22 | |
| 48 | VH410 (GY-BU) | 22 | |
| 49 | VH411 (VT-GN) | 22 | |
| 50 | VH412 (YE-GY) | 22 | |
| 51 | VH406 (VT-BN) | 22 | |
| 52 | RH111 (GY-BU) | 26 | |
| 53 | LH111 (BN-WH) | 26 | |
| 54 | VH440 (BU-BN) | 26 | |
| 55 | CH239 (BU-WH) | 26 | |
| 56 | CH238 (YE-OG) | 26 | |
| 57 | VH436 (YE-VT) | 26 | |
| 58 | CH202 (BU-GN) | 26 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | VH441 (WH-BN) | 22 | |
| 2 | CH212 (BU-OG) | 22 | |
| 3 | CH213 (BN-GN) | 22 | |
| 4 | VH451 (WH-GN) | 22 | |
| 5 | VH464 (GY-BN) | 22 | |
| 6 | VH466 (BU-GN) | 22 | |
| 7 | VH467 (GN-OG) | 22 | |
| 8 | VH468 (BN-BU) | 22 | |
| 9 | CHA02 (BN-GN) | 22 | |
| 10 | CHA20 (BU-GN) | 22 | |
| 11 | CRD02 (BN-BU) | 22 | |
| 12 | CH123 (VT-GN) | 22 | |
| 13 | RH103 (GY) | 22 | |
| 14 | CHA21 (GY) | 22 | |
| 15 | VH457 (GN-WH) | 22 | |
| 16 | VH458 (GY-OG) | 22 | |
| 17 | CRD01 (VT-OG) | 22 | |
| 18 | VLN04 (VT-GY) | 22 | |
| 19 | VH438 (GN-VT) | 22 | |
| 20 | SBB41 (RD) | 10 | |
| 21 | CBB51 (BN) | 16 | |
| 22 | CBB56 (BU-GN) | 16 | |
| 23 | CH208 (GN-OG) | 22 | |
| 24 | CH207 (BU-GY) | 22 | |
| 25 | GD216 (BK-VT) | 14 | |
| 26 | * | * | |
| 27 | VH101 (WH-VT) | 22 | |
| 28 | VH416 (VT-GY) | 22 | |
| 29 | SBP12 (GN-RD) | 20 | |
| 30 | SBB77 (GY-RD) | 18 | |
| 31 | SBB77 (GY-RD) | 18 | |
| 32 | CHA41 (GY-YE) | 22 | |
| 33 | CHS07 (GY-BU) | 14 | |
| 34 | RHS10 (BU-OG) | 22 | |
| 35 | CHS02 (YE-BU) | 14 | |
| 36 | VDB06 (GY-OG) | 22 | |
| 37 | VDB07 (VT-OG) | 22 | |
| 38 | VH462 (BU-WH) | 22 | |
| 39 | VH417 (YE-OG) | 22 | |
| 40 | VH414 (GN-BU) | 22 | |
| 41 | VH413 (WH-BU) | 22 | |
| 42 | RHS05 (YE-VT) | 22 | |
| 43 | CHA42 (GN) | 22 | |
| 44 | * | * | |
| 45 | * | * | |
| 46 | VH110 (GN-VT) | 22 | |
| 47 | VH409 (WH) | 22 | |
| 48 | VH410 (GY-BU) | 22 | |
| 49 | VH411 (VT-GN) | 22 | |
| 50 | VH412 (YE-GY) | 22 | |
| 51 | VH406 (VT-BN) | 22 | |
| 52 | RH111 (GY-BU) | 22 | |
| 53 | LH111 (BN-WH) | 22 | |
| 54 | VH440 (BU-BN) | 22 | |
| 55 | CH239 (BU-WH) | 22 | |
| 56 | CH238 (YE-OG) | 22 | |
| 57 | VH436 (YE-VT) | 22 | |
| 58 | CH202 (BU-GN) | 22 |
