Connector End View C314 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE

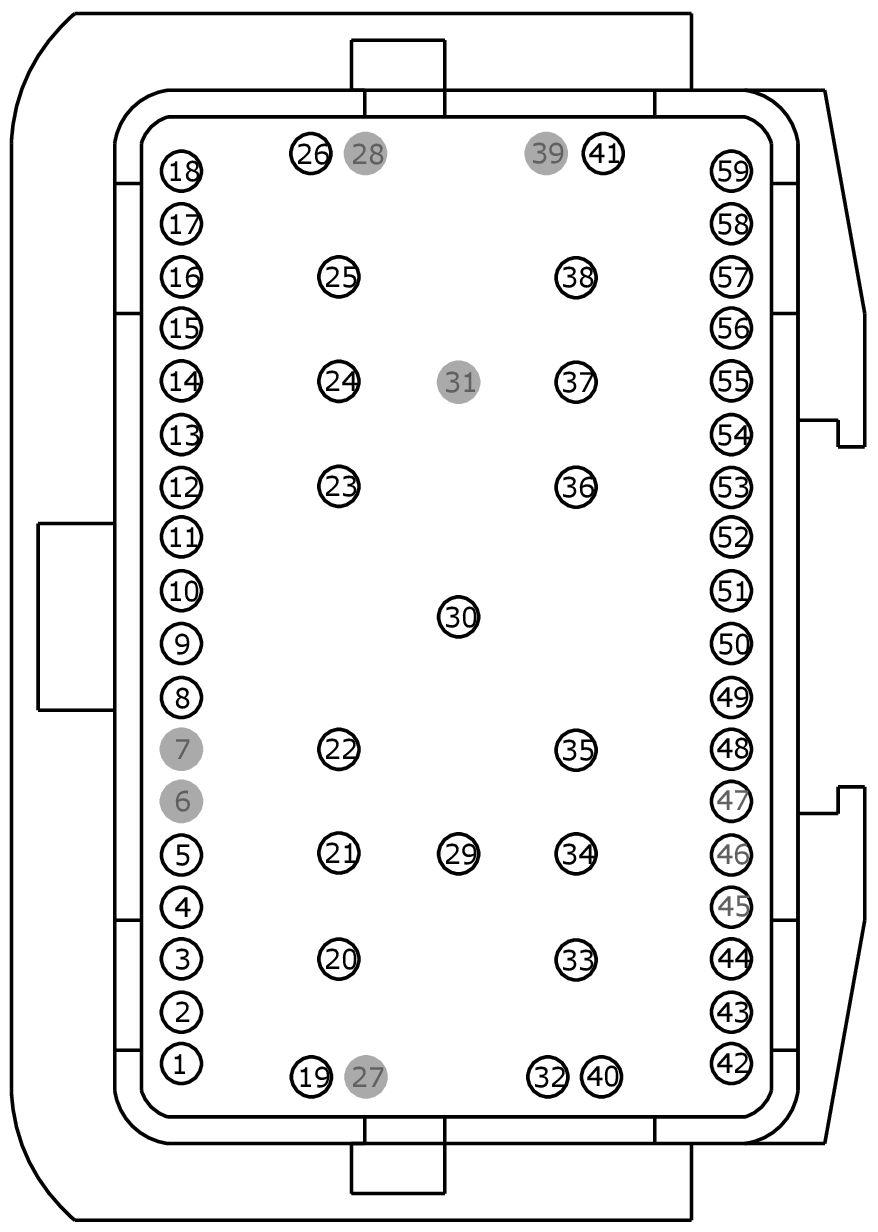

MALE
HARNESS 14K042

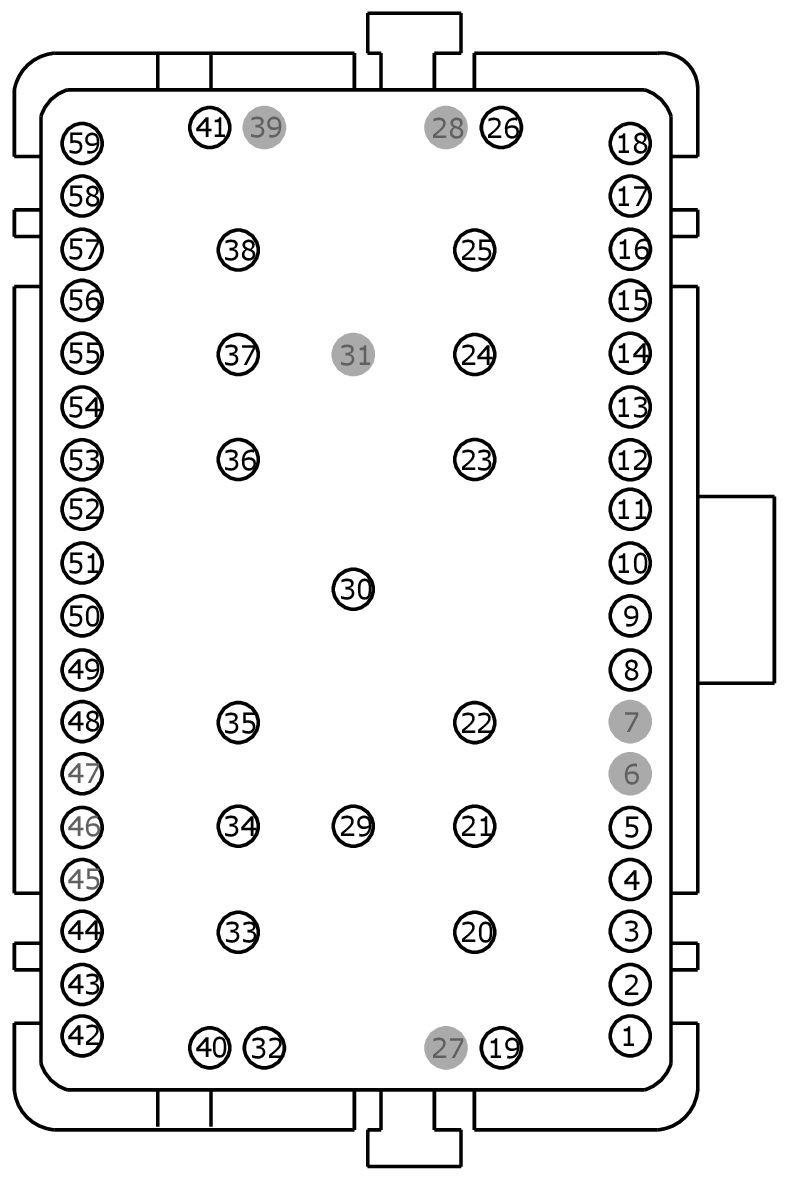

FEMALE
HARNESS 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | CCB20 (BU-WH) | 22 | |
| 2 | CCB21 (GN-VT) | 22 | |
| 3 | CCB22 (WH-BN) | 22 | |
| 4 | CCB23 (VT-GN) | 22 | |
| 5 | CCB24 (WH-OG) | 22 | |
| 6 | * | * | |
| 7 | * | * | |
| 8 | VDB25 (GN-OG) | 22 | |
| 9 | VDB26 (GY-BU) | 22 | |
| 10 | CCB25 (BN) | 22 | |
| 11 | SBP32 (VT-RD) | 22 | |
| 12 | CET82 (GN-VT) | 22 | |
| 13 | CET83 (BU-OG) | 22 | |
| 14 | CPR85 (GN-WH) | 22 | |
| 15 | CPR86 (GY-BN) | 22 | |
| 16 | SBP10 (YE-RD) | 18 | |
| 17 | RPK05 (YE-OG) | 20 | |
| 18 | VPK05 (BN-GN) | 20 | |
| 19 | CRT36 (BU-GY) | 22 | |
| 20 | SBP33 (RD) | 18 | |
| 21 | CBB08 (GY-YE) | 16 | |
| 22 | VDB25 (GN-OG) | 22 | |
| 23 | VDB26 (GY-BU) | 22 | |
| 24 | VDB29 (GN-BU) | 22 | |
| 25 | VDB30 (WH-GN) | 22 | |
| 26 | SBP32 (VT-RD) | 22 | |
| 27 | * | * | |
| 28 | * | * | |
| 29 | GD214 (BK-BU) | 12 | |
| 30 | GD214 (BK-BU) | 18 | |
| 31 | * | * | |
| 32 | CBP23 (BN-YE) | 20 | |
| 33 | VDN04 (VT-WH) | 22 | |
| 34 | GD215 (BK-GY) | 18 | |
| 34 | GD215 (BK-GY) | 22 | |
| 35 | GD216 (BK-VT) | 14 | |
| 36 | DMEA9 (BK) | 22 | |
| 37 | VDB29 (GN-BU) | 22 | |
| 38 | VDB30 (WH-GN) | 22 | |
| 39 | * | * | |
| 40 | CBX07 (GN-RD) | 22 | |
| 41 | VDN15 (BU-GY) | 22 | |
| 42 | VLN04 (VT-GY) | 22 | |
| 43 | LME89 (YE-BU) | 22 | |
| 44 | CBB59 (BN-WH) | 22 | |
| 45 | * | * | |
| 46 | * | * | |
| 47 | * | * | |
| 48 | SBP09 (RD) | 22 | |
| 49 | RME89 (WH-BU) | 22 | |
| 50 | VMEB0 (GN-WH) | 22 | |
| 51 | RMEB0 (WH-BN) | 22 | |
| 52 | VMEA9 (BU-GY) | 22 | |
| 53 | RMEA9 (VT-BN) | 22 | |
| 54 | CHS49 (VT) | 22 | |
| 55 | CHS48 (YE) | 22 | |
| 56 | CHS53 (WH-BN) | 22 | |
| 57 | CHS52 (BU) | 22 | |
| 58 | CHS46 (YE-GN) | 22 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CCB20 (BU-WH) | 22 | |
| 2 | CCB21 (GN-VT) | 22 | |
| 3 | CCB22 (WH-BN) | 22 | |
| 4 | CCB23 (VT-GN) | 22 | |
| 5 | CCB24 (WH-OG) | 22 | |
| 6 | * | * | |
| 7 | * | * | |
| 8 | VDB25 (GN-OG) | 22 | |
| 9 | VDB26 (GY-BU) | 22 | |
| 10 | CCB25 (BN) | 22 | |
| 11 | SBP32 (VT-RD) | 22 | |
| 12 | CET82 (GN-VT) | 22 | |
| 13 | CET83 (BU-OG) | 22 | |
| 14 | CPR85 (GN-WH) | 22 | |
| 15 | CPR86 (GY-BN) | 22 | |
| 16 | SBP10 (YE-RD) | 18 | |
| 17 | RPK05 (YE-OG) | 22 | |
| 18 | VPK05 (BN-GN) | 22 | |
| 19 | CRT36 (BU-GY) | 22 | |
| 20 | SBP33 (RD) | 14 | |
| 21 | CBB08 (GY-YE) | 16 | |
| 22 | VDB25 (GN-OG) | 22 | |
| 23 | VDB26 (GY-BU) | 22 | |
| 24 | VDB29 (GN-BU) | 22 | |
| 25 | VDB30 (WH-GN) | 22 | |
| 26 | SBP32 (VT-RD) | 22 | |
| 27 | * | * | |
| 28 | * | * | |
| 29 | GD214 (BK-BU) | 12 | |
| 30 | GD214 (BK-BU) | 18 | |
| 31 | * | * | |
| 32 | CBP23 (BN-YE) | 20 | |
| 33 | VDN04 (VT-WH) | 22 | |
| 34 | GD215 (BK-GY) | 18 | |
| 35 | GD216 (BK-VT) | 14 | |
| 36 | DMEA9 (BK) | 22 | |
| 37 | VDB29 (GN-BU) | 22 | |
| 38 | VDB30 (WH-GN) | 22 | |
| 39 | * | * | |
| 40 | CBX07 (GN-RD) | 22 | |
| 41 | VDN15 (BU-GY) | 22 | |
| 42 | VLN04 (VT-GY) | 22 | |
| 43 | LME89 (YE-BU) | 22 | |
| 44 | CBB59 (BN-WH) | 22 | |
| 45 | * | * | |
| 46 | * | * | |
| 47 | * | * | |
| 48 | SBP09 (RD) | 22 | |
| 49 | RME89 (WH-BU) | 22 | |
| 50 | VMEB0 (GN-WH) | 22 | |
| 51 | RMEB0 (WH-BN) | 22 | |
| 52 | VMEA9 (BU-GY) | 22 | |
| 53 | RMEA9 (VT-BN) | 22 | |
| 54 | CHS49 (VT) | 22 | |
| 55 | CHS48 (YE) | 22 | |
| 56 | CHS53 (WH-BN) | 22 | |
| 57 | CHS52 (BU) | 22 | |
| 58 | CHS46 (YE-GN) | 22 |
