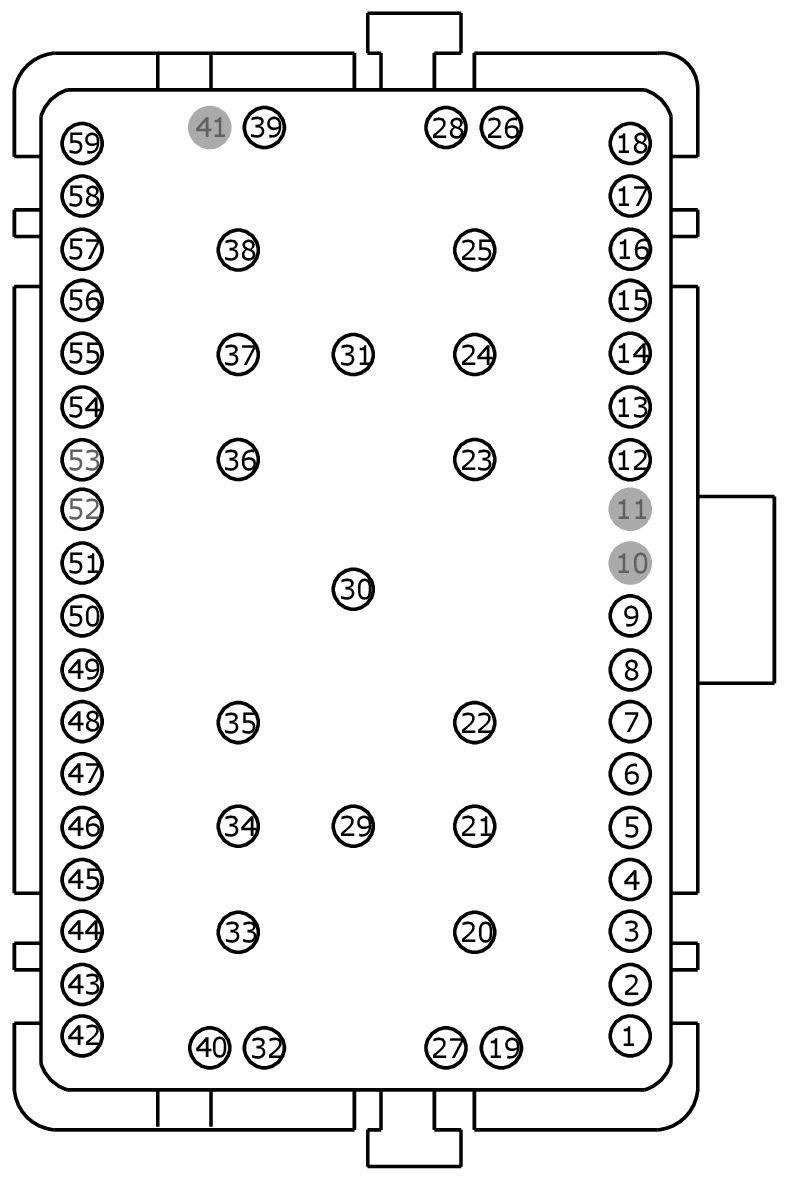

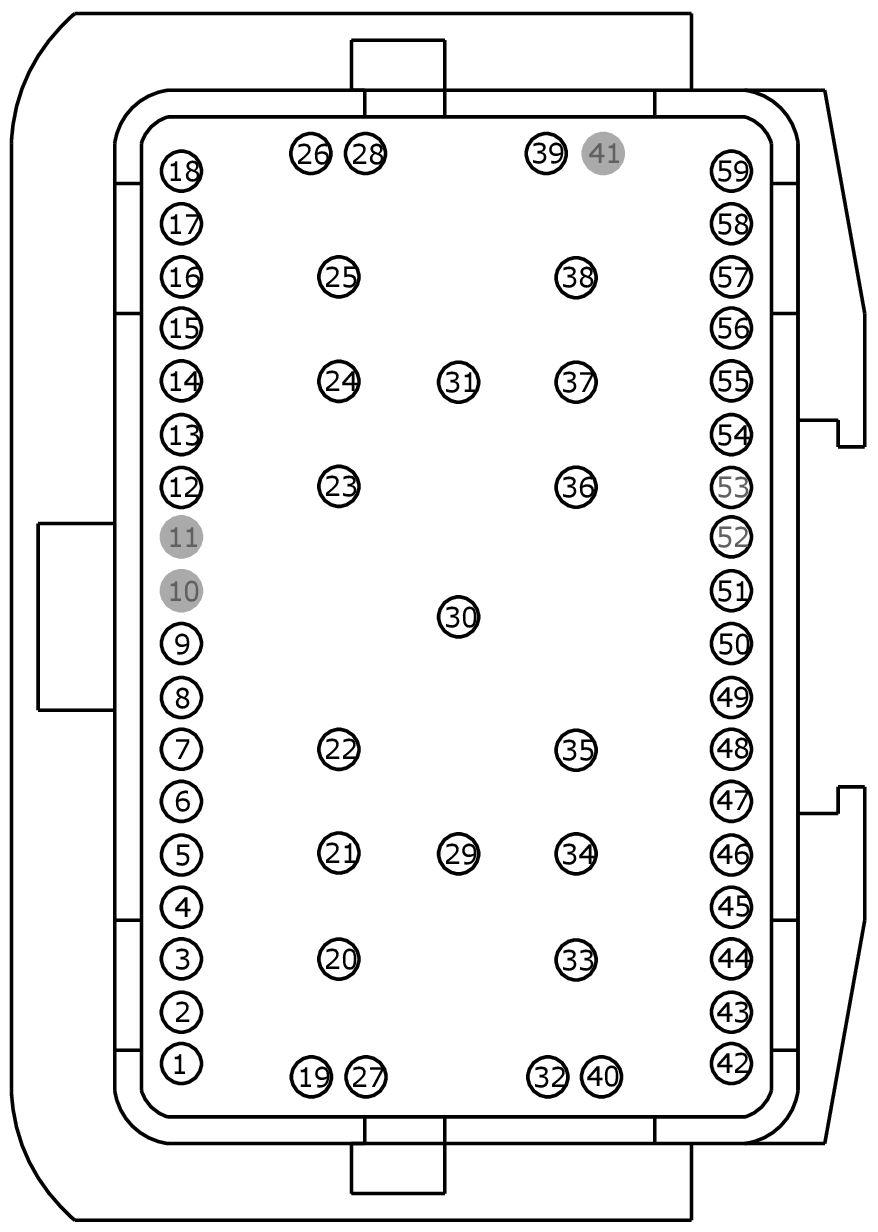

Connector End View C313 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE
MALE
HARNESS 14401
FEMALE
HARNESS 14B079
| Pin | Circuit | Gauge | Qualifier |
| 1 | CMP32 (GN) | 22 | |
| 2 | VLN04 (VT-GY) | 22 | |
| 3 | SBP10 (YE-RD) | 18 | |
| 4 | CBB59 (BN-WH) | 22 | |
| 5 | CBP19 (BN-WH) | 22 | |
| 6 | CET34 (BN-GN) | 22 | |
| 7 | CET43 (GY) | 22 | |
| 8 | CET42 (GN-VT) | 22 | |
| 9 | RE407 (YE-VT) | 22 | |
| 10 | * | * | |
| 11 | * | * | |
| 12 | CRT36 (BU-GY) | 22 | |
| 13 | SBP13 (GY-RD) | 22 | |
| 14 | VDN04 (VT-WH) | 22 | |
| 15 | CPL26 (GN-VT) | 22 | |
| 16 | SBP32 (VT-RD) | 22 | |
| 17 | RPK05 (YE-OG) | 20 | |
| 18 | VPK05 (BN-GN) | 20 | |
| 19 | VE474 (BU-GN) | 22 | |
| 20 | VDB25 (GN-OG) | 22 | |
| 21 | VDB26 (GY-BU) | 22 | |
| 22 | CBB51 (BN) | 16 | |
| 23 | CBB56 (BU-GN) | 16 | |
| 24 | VDB25 (GN-OG) | 22 | |
| 25 | VDB26 (GY-BU) | 22 | |
| 26 | CBP23 (BN-YE) | 20 | |
| 27 | VE475 (WH-VT) | 22 | |
| 28 | CMP18 (GN-BN) | 22 | |
| 29 | GD214 (BK-BU) | 12 | |
| 30 | SBB41 (RD) | 10 | |
| 31 | GD214 (BK-BU) | 12 | |
| 32 | CPL93 (GY-OG) | 22 | |
| 33 | VDB29 (GN-BU) | 22 | |
| 34 | VDB30 (WH-GN) | 22 | |
| 35 | GD216 (BK-VT) | 14 | |
| 36 | VDN15 (BU-GY) | 22 | |
| 37 | VDB29 (GN-BU) | 22 | |
| 38 | VDB30 (WH-GN) | 22 | |
| 39 | GD215 (BK-GY) | 22 | |
| 40 | CBX07 (GN-RD) | 22 | |
| 41 | * | * | |
| 42 | CLN09 (YE-GN) | 22 | |
| 43 | VDB06 (GY-OG) | 22 | |
| 44 | VDB07 (VT-OG) | 22 | |
| 45 | VDB06 (GY-OG) | 22 | |
| 46 | VDB07 (VT-OG) | 22 | |
| 47 | LME89 (YE-BU) | 22 | |
| 48 | SBP09 (RD) | 22 | |
| 49 | RME89 (WH-BU) | 22 | |
| 50 | CMP02 (GN-BU) | 22 | |
| 51 | SBP32 (VT-RD) | 22 | |
| 52 | * | * | |
| 53 | * | * | |
| 54 | CHS49 (VT) | 22 | |
| 55 | CHS48 (YE) | 22 | |
| 56 | CHS53 (WH-BN) | 22 | |
| 57 | CHS52 (BU) | 22 | |
| 58 | CHS46 (YE-GN) | 22 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CMP32 (GN) | 22 | |
| 2 | VLN04 (VT-GY) | 22 | |
| 3 | SBP10 (YE-RD) | 22 | |
| 4 | CBB59 (BN-WH) | 22 | |
| 5 | CBP19 (BN-WH) | 22 | |
| 6 | CET34 (BN-GN) | 22 | |
| 7 | CET43 (GY) | 22 | |
| 8 | CET42 (GN-VT) | 22 | |
| 9 | RE407 (YE-VT) | 22 | |
| 10 | * | * | |
| 11 | * | * | |
| 12 | CRT36 (BU-GY) | 22 | |
| 13 | SBP13 (GY-RD) | 20 | |
| 14 | VDN04 (VT-WH) | 22 | |
| 15 | CPL26 (GN-VT) | 22 | |
| 16 | SBP32 (VT-RD) | 22 | |
| 17 | RPK05 (YE-OG) | 20 | |
| 18 | VPK05 (BN-GN) | 20 | |
| 19 | VE474 (BU-GN) | 22 | |
| 20 | VDB25 (GN-OG) | 22 | |
| 21 | VDB26 (GY-BU) | 22 | |
| 22 | CBB51 (BN) | 16 | |
| 23 | CBB56 (BU-GN) | 16 | |
| 24 | VDB25 (GN-OG) | 22 | |
| 25 | VDB26 (GY-BU) | 22 | |
| 26 | CBP23 (BN-YE) | 20 | |
| 27 | VE475 (WH-VT) | 22 | |
| 28 | CMP18 (GN-BN) | 22 | |
| 29 | GD214 (BK-BU) | 12 | |
| 30 | SBB41 (RD) | 10 | |
| 31 | GD214 (BK-BU) | 12 | |
| 32 | CPL93 (GY-OG) | 22 | |
| 33 | VDB29 (GN-BU) | 22 | |
| 34 | VDB30 (WH-GN) | 22 | |
| 35 | GD216 (BK-VT) | 18 | |
| 36 | VDN15 (BU-GY) | 22 | |
| 37 | VDB29 (GN-BU) | 22 | |
| 38 | VDB30 (WH-GN) | 22 | |
| 39 | GD215 (BK-GY) | 22 | |
| 40 | CBX07 (GN-RD) | 22 | |
| 41 | * | * | |
| 42 | CLN09 (YE-GN) | 22 | |
| 43 | VDB06 (GY-OG) | 22 | |
| 44 | VDB07 (VT-OG) | 22 | |
| 45 | VDB06 (GY-OG) | 22 | |
| 46 | VDB07 (VT-OG) | 22 | |
| 47 | LME89 (YE-BU) | 22 | |
| 48 | SBP09 (RD) | 22 | |
| 49 | RME89 (WH-BU) | 22 | |
| 50 | CMP02 (GN-BU) | 22 | |
| 51 | SBP32 (VT-RD) | 22 | |
| 52 | * | * | |
| 53 | * | * | |
| 54 | CHS49 (VT) | 22 | |
| 55 | CHS48 (YE) | 22 | |
| 56 | CHS53 (WH-BN) | 22 | |
| 57 | CHS52 (BU) | 22 | |
| 58 | CHS46 (YE-GN) | 22 |
