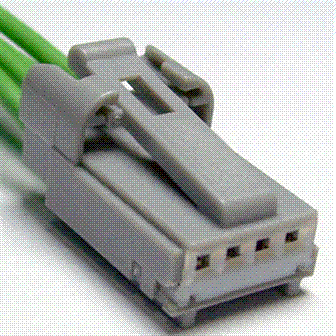

Connector End View C286 - SUNLOAD Sensor
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
SUNLOAD SENSOR
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VH417 (YE-OG) | 26 | SENSOR - SUN LOAD # RIGHT | |
| 1 | VH417 (YE-OG) | 22 | SENSOR - SUN LOAD # RIGHT | |
| 2 | VLF14 (BU-BN) | 22 | SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) + | |
| 3 | VH416 (VT-GY) | 26 | SENSOR - SUN LOAD # LEFT | |
| 3 | VH416 (VT-GY) | 22 | SENSOR - SUN LOAD # LEFT | |
| 4 | RLF14 (GY-BN) | 22 | SENSOR - AUTOLAMP DAY/NIGHT (AMBIENT LIGHT) - |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1013 |
Service Part Number: 9U2Z-14S411-TA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Module - Auto Lamps Sensor - Sunload |
