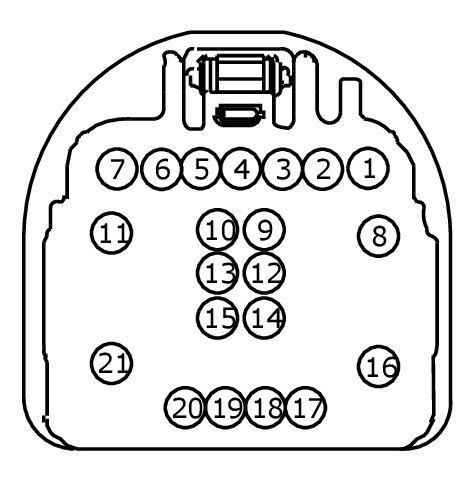

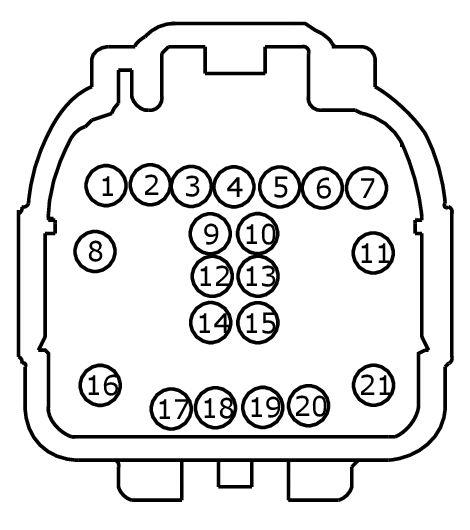

Connector End View C275 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
SEE BELOW
MALE
HARNESS 14C210
FEMALE
HARNESS 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | CDC35 (BU-WH) | 22 | |
| 2 | CPK35 (YE-OG) | 26 | |
| 3 | VLN37 (BU-WH) | 22 | |
| 4 | CPK36 (VT-BN) | 22 | |
| 5 | RH103 (GY) | 22 | |
| 6 | VLN04 (VT-GY) | 22 | |
| 7 | CAT39 (GN-VT) | 26 | |
| 8 | CBP21 (BU-GY) | 22 | |
| 9 | VDB25 (GN-OG) | 22 | |
| 10 | VDB26 (GY-BU) | 22 | |
| 11 | GD216 (BK-VT) | 14 | |
| 12 | LH111 (BN-WH) | 22 | |
| 13 | RH111 (GY-BU) | 22 | |
| 14 | VH413 (WH-BU) | 22 | |
| 15 | VH414 (GN-BU) | 22 | |
| 16 | SBB24 (VT-RD) | 12 | |
| 17 | LAT30 (YE-GY) | 26 | |
| 18 | VAT30 (VT-GN) | 26 | |
| 19 | RAT30 (BU-BN) | 26 | |
| 20 | LAT38 (BU-OG) | 26 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CDC35 (BU-WH) | 22 | |
| 2 | CPK35 (YE-OG) | 26 | |
| 3 | VLN37 (BU-WH) | 22 | |
| 4 | CPK36 (VT-BN) | 22 | |
| 5 | RH103 (GY) | 22 | |
| 6 | VLN04 (VT-GY) | 22 | |
| 7 | CAT39 (GN-VT) | 26 | |
| 8 | CBP21 (BU-GY) | 22 | |
| 9 | VDB25 (GN-OG) | 22 | |
| 10 | VDB26 (GY-BU) | 22 | |
| 11 | GD216 (BK-VT) | 14 | |
| 12 | LH111 (BN-WH) | 22 | |
| 13 | RH111 (GY-BU) | 22 | |
| 14 | VH413 (WH-BU) | 22 | |
| 15 | VH414 (GN-BU) | 22 | |
| 16 | SBB24 (VT-RD) | 12 | |
| 17 | LAT30 (YE-GY) | 26 | |
| 18 | VAT30 (VT-GN) | 26 | |
| 19 | RAT30 (BU-BN) | 26 | |
| 20 | LAT38 (BU-OG) | 26 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1463 |
Service Part Number: GU2Z-14S411-GA Gauge: 14 16 20 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
| Pigtail Kit Part Number WPT-1482 |
Service Part Number: GU2Z-14S411-GB Gauge: 14 16 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
