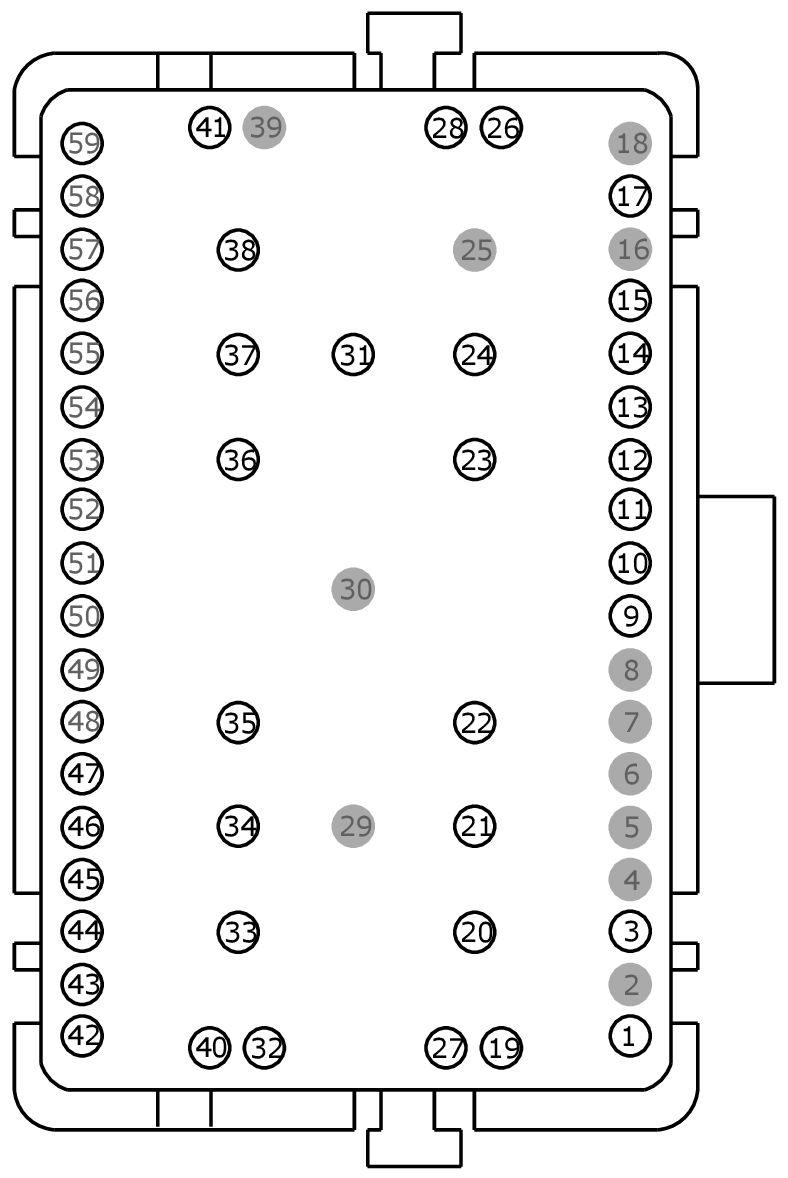

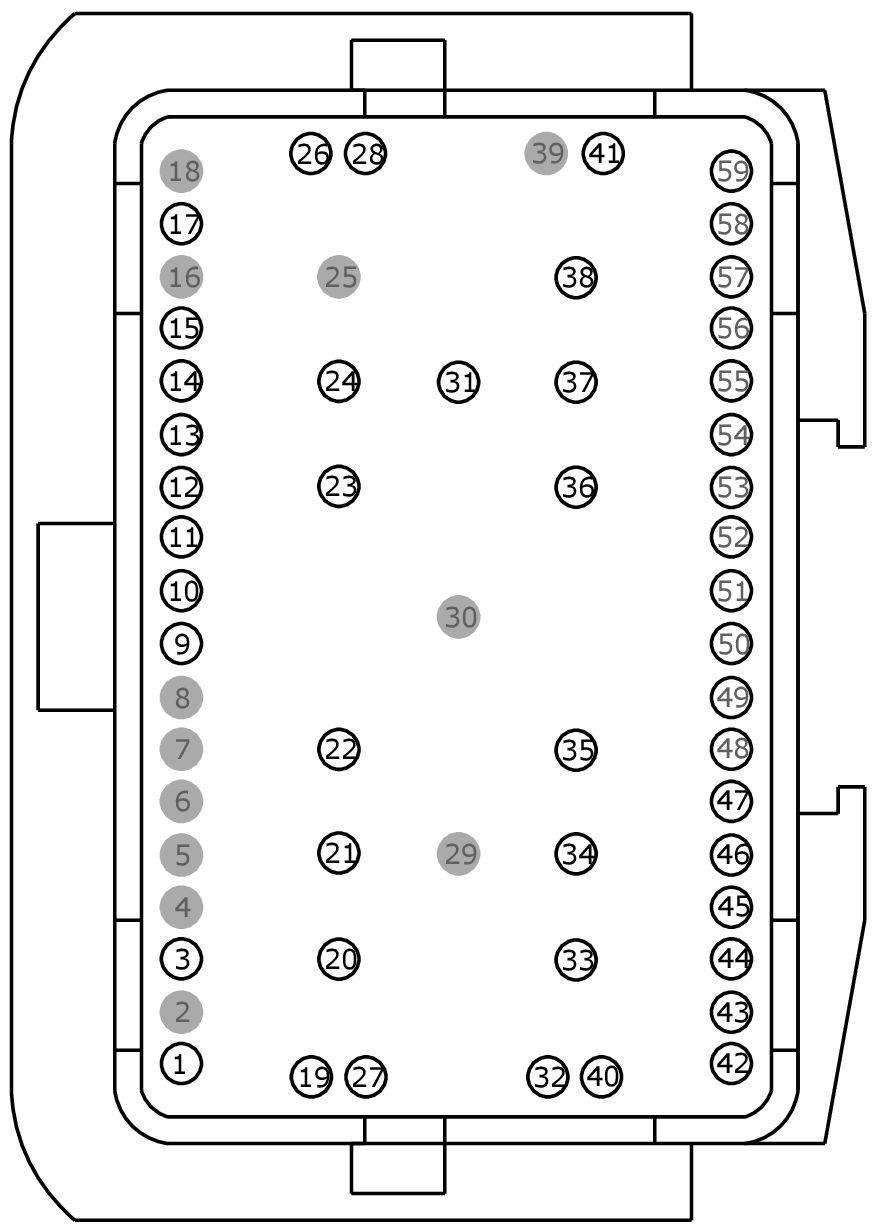

Connector End View C265 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE
MALE
HARNESS 14290
FEMALE
HARNESS 14A005
| Pin | Circuit | Gauge | Qualifier |
| 1 | CLF34 (YE-OG) | 20 | |
| 2 | * | * | |
| 3 | CR167 (YE-VT) | 22 | |
| 4 | * | * | |
| 5 | * | * | |
| 6 | * | * | |
| 7 | * | * | |
| 8 | * | * | |
| 9 | CES09 (VT-OG) | 22 | |
| 10 | VDB25 (GN-OG) | 22 | |
| 11 | VDB26 (GY-BU) | 22 | |
| 12 | CBB10 (YE-OG) | 22 | |
| 13 | RPK56 (WH) | 22 | |
| 14 | VPK56 (YE-GN) | 22 | |
| 15 | CRW02 (GY-BU) | 20 | |
| 16 | * | * | |
| 17 | CPK57 (BN-BU) | 20 | |
| 18 | * | * | |
| 19 | CBB93 (GY-BN) | 20 | |
| 20 | SBB21 (GY-RD) | 10 | |
| 21 | SBB27 (BU-RD) | 10 | |
| 22 | SBB77 (GY-RD) | 12 | |
| 23 | CPSC8 (GN-OG) | 20 | |
| 24 | SBB89 (RD) | 12 | |
| 25 | * | * | |
| 26 | CBB15 (BN-BU) | 20 | |
| 27 | CLS44 (VT-BN) | 20 | |
| 28 | CBB58 (GY-OG) | 20 | |
| 29 | * | * | |
| 30 | * | * | |
| 31 | CBB99 (BN-WH) | 10 | |
| 32 | CLS05 (BU-GY) | 18 | |
| 33 | CRW05 (BU) | 14 | |
| 34 | CBBA0 (YE-VT) | 20 | |
| 35 | CBB87 (GN-BU) | 20 | |
| 36 | CBB65 (WH-OG) | 20 | |
| 37 | SBB30 (BN-RD) | 14 | |
| 38 | SBB43 (BU-RD) | 16 | |
| 39 | * | * | |
| 40 | RMP06 (YE-OG) | 20 | |
| 41 | LMP06 (VT-GY) | 20 | |
| 42 | VMP20 (GY-OG) | 20 | |
| 43 | VMP11 (BU-GN) | 20 | |
| 44 | VMP10 (WH-BU) | 20 | |
| 45 | VMP12 (BU-GY) | 20 | |
| 46 | VMP13 (BU-OG) | 20 | |
| 47 | VMP21 (WH-BN) | 20 | |
| 48 | * | * | |
| 49 | * | * | |
| 50 | * | * | |
| 51 | * | * | |
| 52 | * | * | |
| 53 | * | * | |
| 54 | * | * | |
| 55 | * | * | |
| 56 | * | * | |
| 57 | * | * | |
| 58 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CLF34 (YE-OG) | 22 | |
| 2 | * | * | |
| 3 | CR167 (YE-VT) | 22 | |
| 4 | * | * | |
| 5 | * | * | |
| 6 | * | * | |
| 7 | * | * | |
| 8 | * | * | |
| 9 | CES09 (VT-OG) | 22 | |
| 10 | VDB25 (GN-OG) | 22 | |
| 11 | VDB26 (GY-BU) | 22 | |
| 12 | CBB10 (YE-OG) | 22 | |
| 13 | RPK56 (WH) | 22 | |
| 14 | VPK56 (YE-GN) | 22 | |
| 15 | CRW02 (GY-BU) | 20 | |
| 16 | * | * | |
| 17 | CPK57 (BN-BU) | 20 | |
| 18 | * | * | |
| 19 | CBB93 (GY-BN) | 20 | |
| 20 | SBB21 (GY-RD) | 10 | |
| 20 | SBB21 (GY-RD) | 12 | |
| 21 | SBB27 (BU-RD) | 10 | |
| 22 | SBB77 (GY-RD) | 12 | |
| 23 | CPSC8 (GN-OG) | 20 | |
| 24 | SBB89 (RD) | 12 | |
| 25 | * | * | |
| 26 | CBB15 (BN-BU) | 22 | |
| 27 | CLS44 (VT-BN) | 22 | |
| 28 | CBB58 (GY-OG) | 20 | |
| 29 | * | * | |
| 30 | * | * | |
| 31 | CBB99 (BN-WH) | 10 | |
| 32 | CLS05 (BU-GY) | 18 | |
| 33 | CRW05 (BU) | 14 | |
| 34 | CBBA0 (YE-VT) | 14 | |
| 35 | CBB87 (GN-BU) | 20 | |
| 36 | CBB65 (WH-OG) | 20 | |
| 37 | SBB30 (BN-RD) | 16 | |
| 38 | SBB43 (BU-RD) | 16 | |
| 39 | * | * | |
| 40 | RMP06 (YE-OG) | 22 | |
| 41 | LMP06 (VT-GY) | 22 | |
| 42 | VMP20 (GY-OG) | 22 | |
| 43 | VMP11 (BU-GN) | 22 | |
| 44 | VMP10 (WH-BU) | 22 | |
| 45 | VMP12 (BU-GY) | 22 | |
| 46 | VMP13 (BU-OG) | 22 | |
| 47 | VMP21 (WH-BN) | 22 | |
| 48 | * | * | |
| 49 | * | * | |
| 50 | * | * | |
| 51 | * | * | |
| 52 | * | * | |
| 53 | * | * | |
| 54 | * | * | |
| 55 | * | * | |
| 56 | * | * | |
| 57 | * | * | |
| 58 | * | * |
