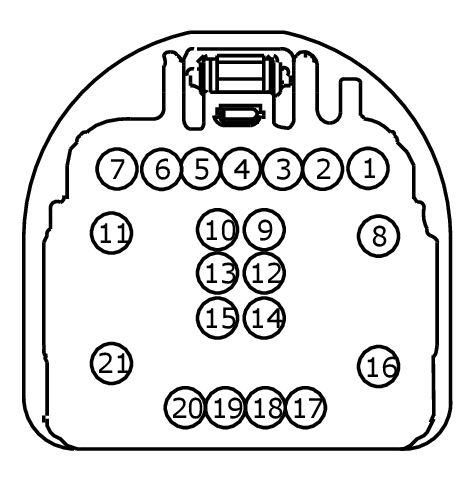

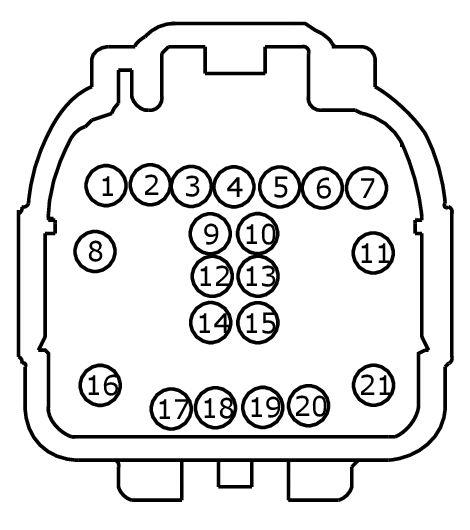

Connector End View C263 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
SEE BELOW
MALE
HARNESS 14A005
FEMALE
HARNESS 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | VX107 (YE-GY) | 22 | |
| 2 | CPL26 (GN-VT) | 26 | |
| 3 | CRW15 (BN-WH) | 22 | |
| 4 | VDB06 (GY-OG) | 22 | |
| 5 | VDB07 (VT-OG) | 22 | |
| 6 | VMC11 (YE-VT) | 18 | |
| 7 | RMC32 (GN-BU) | 18 | |
| 8 | DMP19 (BK) | 22 | |
| 9 | RMP19 (BN-VT) | 22 | |
| 10 | VMP19 (WH-GN) | 22 | |
| 11 | VDN04 (VT-WH) | 22 | |
| 12 | VMP36 (GY) | 20 | |
| 13 | VMP37 (BN-WH) | 20 | |
| 14 | DMP36 (BK) | 20 | |
| 15 | CMP33 (BU) | 20 | |
| 16 | SBB89 (RD) | 12 | |
| 17 | CPL43 (VT-GY) | 22 | |
| 17 | CPL93 (GY-OG) | 22 | |
| 18 | CPP10 (BN-BU) | 20 | |
| 19 | CPP09 (VT-OG) | 20 | |
| 20 | CCB08 (VT-WH) | 22 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | VX107 (YE-GY) | 22 | |
| 2 | CPL26 (GN-VT) | 22 | |
| 3 | CRW15 (BN-WH) | 22 | |
| 4 | VDB06 (GY-OG) | 22 | |
| 5 | VDB07 (VT-OG) | 22 | |
| 6 | VMC11 (YE-VT) | 26 | |
| 7 | RMC32 (GN-BU) | 26 | |
| 8 | DMP19 (BK) | 22 | |
| 9 | RMP19 (BN-VT) | 22 | |
| 10 | VMP19 (WH-GN) | 22 | |
| 11 | VDN04 (VT-WH) | 22 | |
| 12 | VMP36 (GY) | 22 | |
| 13 | VMP37 (BN-WH) | 22 | |
| 14 | DMP36 (BK) | 22 | |
| 15 | CMP33 (BU) | 22 | |
| 16 | SBB89 (RD) | 12 | |
| 17 | CPL43 (VT-GY) | 22 | |
| 17 | CPL93 (GY-OG) | 22 | |
| 18 | CPP10 (BN-BU) | 22 | |
| 19 | CPP09 (VT-OG) | 22 | |
| 20 | CCB08 (VT-WH) | 22 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1463 |
Service Part Number: GU2Z-14S411-GA Gauge: 14 16 20 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
| Pigtail Kit Part Number WPT-1482 |
Service Part Number: GU2Z-14S411-GB Gauge: 14 16 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
