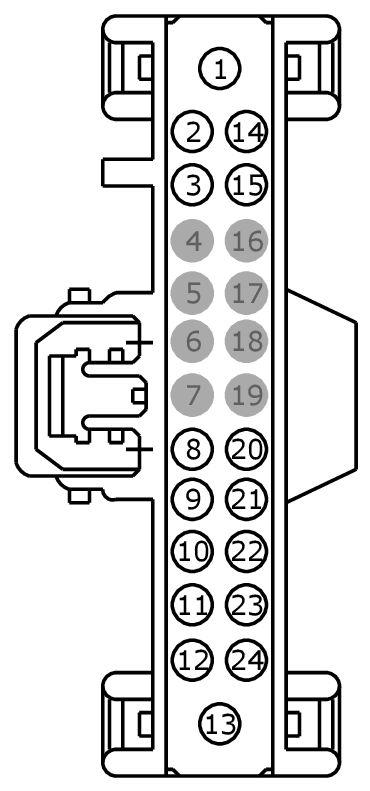

Connector End View C240A - Audio Unit
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
AUDIO UNIT
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP33 (RD) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 1 | SBP33 (RD) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 2 | CME44 (YE-GN) | 22 | CTRL MOD. - ANTENNA POWER # REAR WINDOW | |
| 3 | CDC54 (WH-GN) | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | |
| 3 | CDC35 (BU-WH) | 22 | SWITCH - IGNITION # START | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | RME06 (GY-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 - | |
| 9 | RME09 (BN-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER - | |
| 9 | RMEC7 (BN-BU) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SURROUND TWEETER - | |
| 10 | RME07 (WH-BN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE - | |
| 10 | RME08 (GY-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER - | |
| 11 | RME10 (WH-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE - | |
| 11 | RME11 (YE-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER - | |
| 12 | RME12 (BN-BU) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | |
| 12 | RMEC5 (VT-GY) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SURROUND TWEETER - | |
| 13 | GD215 (BK-GY) | 18 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | |
| 13 | GD215 (BK-GY) | 14 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | |
| 14 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | |
| 15 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | VME06 (GN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 + | |
| 21 | VME09 (WH-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER + | |
| 21 | VMEC7 (GY-VT) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SURROUND TWEETER + | |
| 22 | VME07 (WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE + | |
| 22 | VME08 (GN-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER + | |
| 23 | VME10 (WH-VT) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE + | |
| 23 | VME11 (VT-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER + | |
| 24 | VME12 (BN-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + | |
| 24 | VMEC5 (BU-BN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SURROUND TWEETER + |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1533 |
Service Part Number: FU2Z-14S411-ALB Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module - Fuel and Damper Control Module - Gateway Radio Test Connector - Diagnostic |
| Pigtail Kit Part Number WPT-1440 |
Service Part Number: FU2Z-14S411-ALA Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module Gateway Radio Test Connector - Diagnostic |
