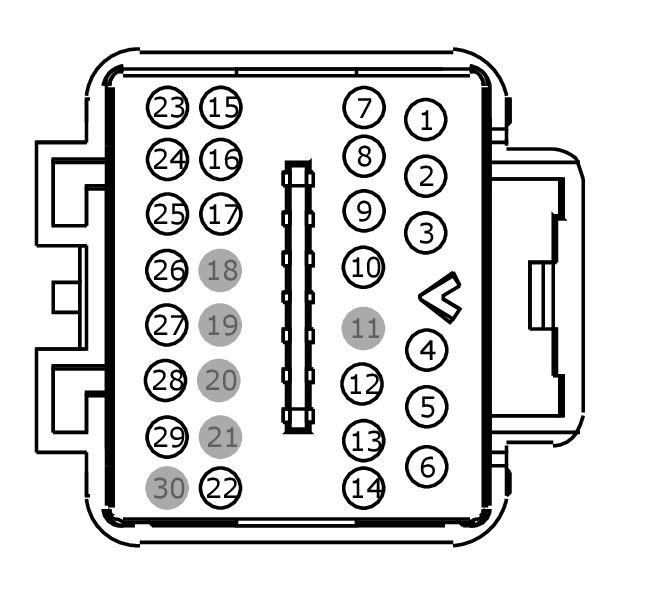

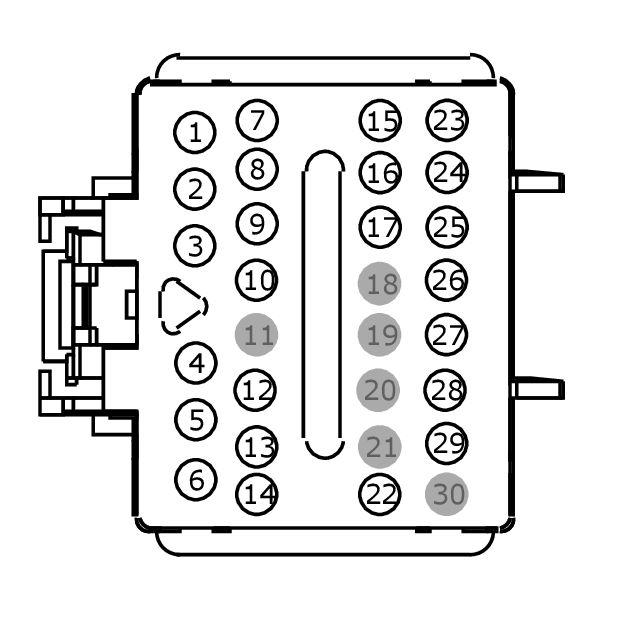

Connector End View C237 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE
MALE
HARNESS 14401
FEMALE
HARNESS 14A005
| Pin | Circuit | Gauge | Qualifier |
| 1 | RPR47 (BU-GN) | 22 | |
| 2 | VPR43 (GY-BU) | 22 | |
| 3 | CPR47 (GY-BN) | 22 | |
| 4 | VPRC8 (VT-GY) | 22 | |
| 5 | VPRC9 (WH-GN) | 22 | |
| 6 | VPR46 (GY-OG) | 22 | |
| 7 | LCD27 (YE-GY) | 22 | |
| 8 | CDC82 (GN-VT) | 20 | |
| 9 | RCD27 (WH-GN) | 22 | |
| 10 | VCD10 (BN) | 22 | |
| 11 | * | * | |
| 12 | CR204 (VT) | 20 | |
| 13 | CPR42 (WH) | 18 | |
| 14 | CPR41 (BU-WH) | 18 | |
| 15 | CR205 (WH-OG) | 20 | |
| 16 | CPR44 (BN-WH) | 18 | |
| 17 | CPR45 (VT-GY) | 18 | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * | |
| 21 | * | * | |
| 22 | CPR63 (GY-YE) | 22 | |
| 23 | CHS49 (VT) | 22 | |
| 24 | CHS48 (YE) | 22 | |
| 25 | CHS53 (WH-BN) | 22 | |
| 26 | CHS52 (BU) | 22 | |
| 27 | CHS46 (YE-GN) | 22 | |
| 28 | CHS50 (BU-GY) | 22 | |
| 29 | CBP23 (BN-YE) | 20 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | RPR47 (BU-GN) | 22 | |
| 2 | VPR43 (GY-BU) | 22 | |
| 3 | CPR47 (GY-BN) | 22 | |
| 4 | VPRC8 (VT-GY) | 22 | |
| 5 | VPRC9 (WH-GN) | 22 | |
| 6 | VPR46 (GY-OG) | 22 | |
| 7 | LCD27 (YE-GY) | 22 | |
| 8 | CDC82 (GN-VT) | 20 | |
| 9 | RCD27 (WH-GN) | 22 | |
| 10 | VCD10 (BN) | 22 | |
| 11 | * | * | |
| 12 | CR204 (VT) | 20 | |
| 13 | CPR42 (WH) | 18 | |
| 14 | CPR41 (BU-WH) | 18 | |
| 15 | CR205 (WH-OG) | 20 | |
| 16 | CPR44 (BN-WH) | 18 | |
| 17 | CPR45 (VT-GY) | 18 | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * | |
| 21 | * | * | |
| 22 | CPR63 (GY-YE) | 22 | |
| 23 | CHS49 (VT) | 20 | |
| 24 | CHS48 (YE) | 20 | |
| 25 | CHS53 (WH-BN) | 20 | |
| 26 | CHS52 (BU) | 20 | |
| 27 | CHS46 (YE-GN) | 20 | |
| 28 | CHS50 (BU-GY) | 20 | |
| 29 | CBP23 (BN-YE) | 20 |
