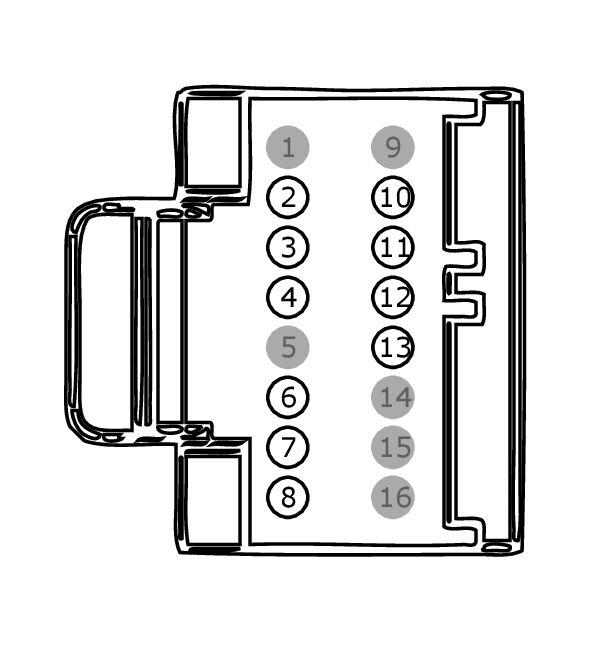

Connector End View C220 - Instrument Panel Cluster (IPC) Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INSTRUMENT PANEL CLUSTER (IPC) MODULE
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | RMC32 (GN-BU) | 26 | CTRL MOD. - SENSOR FUEL LEVEL | |
| 3 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 4 | CET52 (GN) | 22 | SWITCH - TRANSMISSION PARK DETECT | |
| 5 | * | * | Not Used | |
| 6 | CCA15 (YE-GY) | 26 | SWITCH - IVD/TCS DISABLE | |
| 7 | CET59 (GY-VT) | 26 | SWITCH - HILL DESCENT CONTROL | |
| 8 | SBP12 (GN-RD) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 8 | SBP12 (GN-RD) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 9 | * | * | Not Used | |
| 10 | VMC11 (YE-VT) | 26 | SENSOR - FUEL LEVEL (FLI) | |
| 11 | CMC20 (VT) | 20 | SWITCH - LOW LEVEL WASHER FLUID | |
| 12 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | |
| 13 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1560 |
Service Part Number: JU2Z-14S411-APA Gauge: 20 Pin material: Tin Cavities: 16 Vehicle Uses Instrument Cluster Module - Seat Memory Module - Upfitter Interface Radio - Amplifier |
