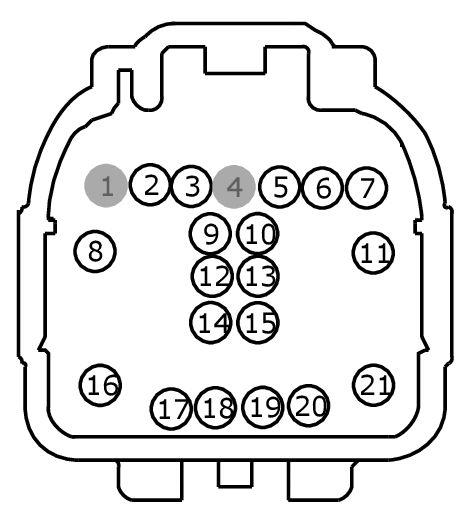

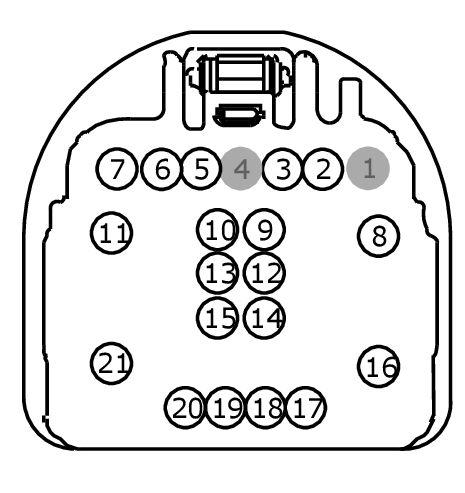

Connector End View C219 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
SEE BELOW
MALE
HARNESS 14A005
FEMALE
HARNESS 14335
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | VES12 (YE-GN) | 22 | |
| 3 | VES11 (BU-BN) | 22 | |
| 4 | * | * | |
| 5 | CLN70 (BN-VT) | 22 | |
| 6 | VMM23 (BN-VT) | 22 | |
| 7 | RMM23 (WH-GN) | 22 | |
| 8 | GD238 (BK-WH) | 14 | |
| 9 | VLN04 (VT-GY) | 22 | |
| 10 | CLS10 (GN-BN) | 22 | |
| 11 | DMM23 (BK) | 22 | |
| 12 | LRD12 (BU-GY) | 26 | |
| 13 | VLN33 (GY-VT) | 22 | |
| 14 | RRD12 (BN) | 26 | |
| 15 | CLN09 (YE-GN) | 22 | |
| 16 | CBP36 (BU-BN) | 18 | |
| 17 | VDB25 (GN-OG) | 22 | |
| 18 | VDB26 (GY-BU) | 22 | |
| 19 | VDB25 (GN-OG) | 22 | |
| 20 | VDB26 (GY-BU) | 22 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | VES12 (YE-GN) | 22 | |
| 3 | VES11 (BU-BN) | 22 | |
| 4 | * | * | |
| 5 | CLN70 (BN-VT) | 22 | |
| 6 | VMM23 (BN-VT) | 22 | |
| 7 | RMM23 (WH-GN) | 22 | |
| 8 | GD238 (BK-WH) | 14 | |
| 9 | VLN04 (VT-GY) | 22 | |
| 10 | CLS10 (GN-BN) | 22 | |
| 11 | DMM23 (BK) | 20 | |
| 12 | LRD12 (BU-GY) | 22 | |
| 13 | VLN33 (GY-VT) | 22 | |
| 14 | RRD12 (BN) | 22 | |
| 15 | CLN09 (YE-GN) | 22 | |
| 16 | CBP36 (BU-BN) | 22 | |
| 17 | VDB25 (GN-OG) | 22 | |
| 18 | VDB26 (GY-BU) | 22 | |
| 19 | VDB25 (GN-OG) | 22 | |
| 20 | VDB26 (GY-BU) | 22 | |
| 21 | CBP22 (GN-OG) | 22 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1463 |
Service Part Number: GU2Z-14S411-GA Gauge: 14 16 20 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
| Pigtail Kit Part Number WPT-1482 |
Service Part Number: GU2Z-14S411-GB Gauge: 14 16 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
