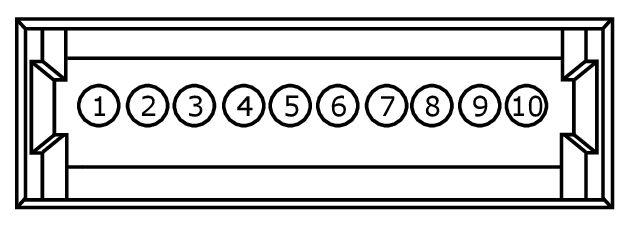

Connector End View C218D - CLOCKSPRING
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
CLOCKSPRING
COLOR
HARNESS
PIA
BASE PART #
14A644
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * (*) | * | SWITCH - HORN | |
| 2 | * (*) | * | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | |
| 3 | * (*) | * | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | |
| 4 | * (*) | * | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | |
| 5 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 3 | |
| 6 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 1 | |
| 7 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 4 | |
| 8 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 2 | |
| 9 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # RETURN LEFT (SW GND LEFT) | |
| 10 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # RETURN RIGHT (SW GND RIGHT) |
