Connector End View C205 - Headlamp Switch
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
HEADLAMP SWITCH
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CLS48 (BU) | 22 | SWITCH - FOG LAMP REAR | |
| 3 | CLN56 (BN-VT) | 26 | DIMMER - IP/SWITCH ILLUMINATION # DIM DOWN | |
| 3 | CLN56 (BN-VT) | 22 | DIMMER - IP/SWITCH ILLUMINATION # DIM DOWN | |
| 4 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 5 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 6 | CLN55 (YE-VT) | 26 | DIMMER - IP/SWITCH ILLUMINATION # DIM UP | |
| 6 | CLN55 (YE-VT) | 22 | DIMMER - IP/SWITCH ILLUMINATION # DIM UP | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | CLF23 (WH-VT) | 26 | SWITCH - HEADLAMP OFF | |
| 10 | CLF23 (WH-VT) | 22 | SWITCH - HEADLAMP OFF | |
| 11 | CLS34 (GY) | 26 | SWITCH - PARK LAMPS | |
| 11 | CLS34 (GY) | 22 | SWITCH - PARK LAMPS | |
| 12 | CLF24 (YE-BU) | 26 | SWITCH - HEADLAMP ON | |
| 12 | CLF24 (YE-BU) | 22 | SWITCH - HEADLAMP ON | |
| 13 | CLF19 (VT-GN) | 26 | SWITCH - AUTOLAMP (1) ON | |
| 13 | CLF19 (VT-GN) | 22 | SWITCH - AUTOLAMP (1) ON | |
| 14 | CLF21 (GY-VT) | 26 | SWITCH - FOG LAMPS FRONT | |
| 14 | CLF21 (GY-VT) | 22 | SWITCH - FOG LAMPS FRONT | |
| 15 | VLN37 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION #2 (WHITE) | |
| 15 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 16 | * | * | Not Used |

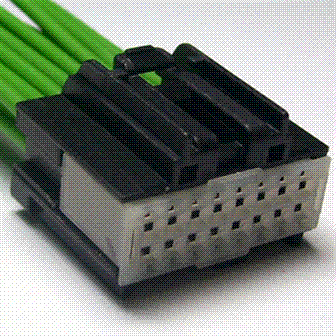

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1294 |
Service Part Number: CU2Z-14S411-AJA Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses Mirror - Rearview Mirror - Rearview (electrochromatic) |
