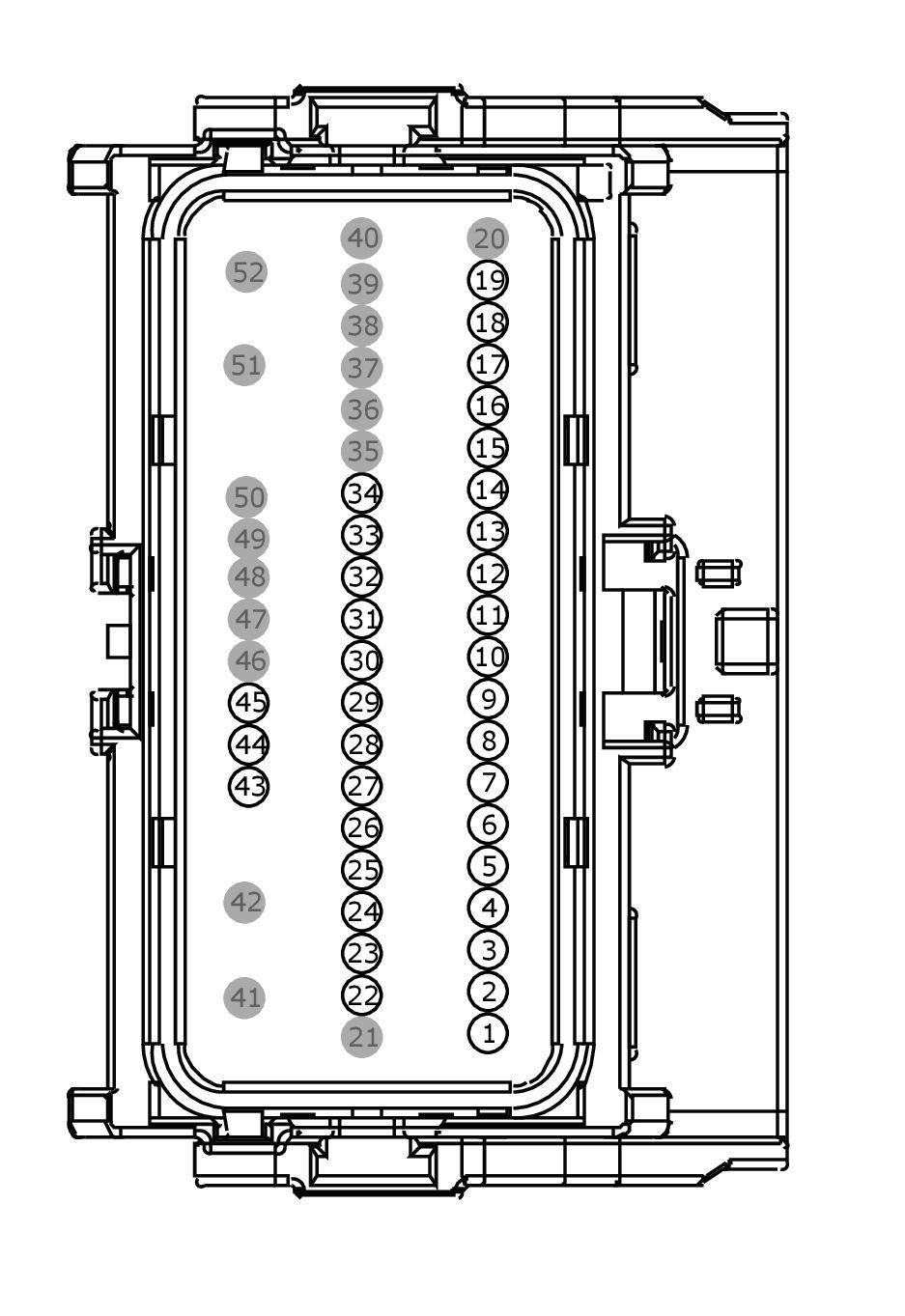

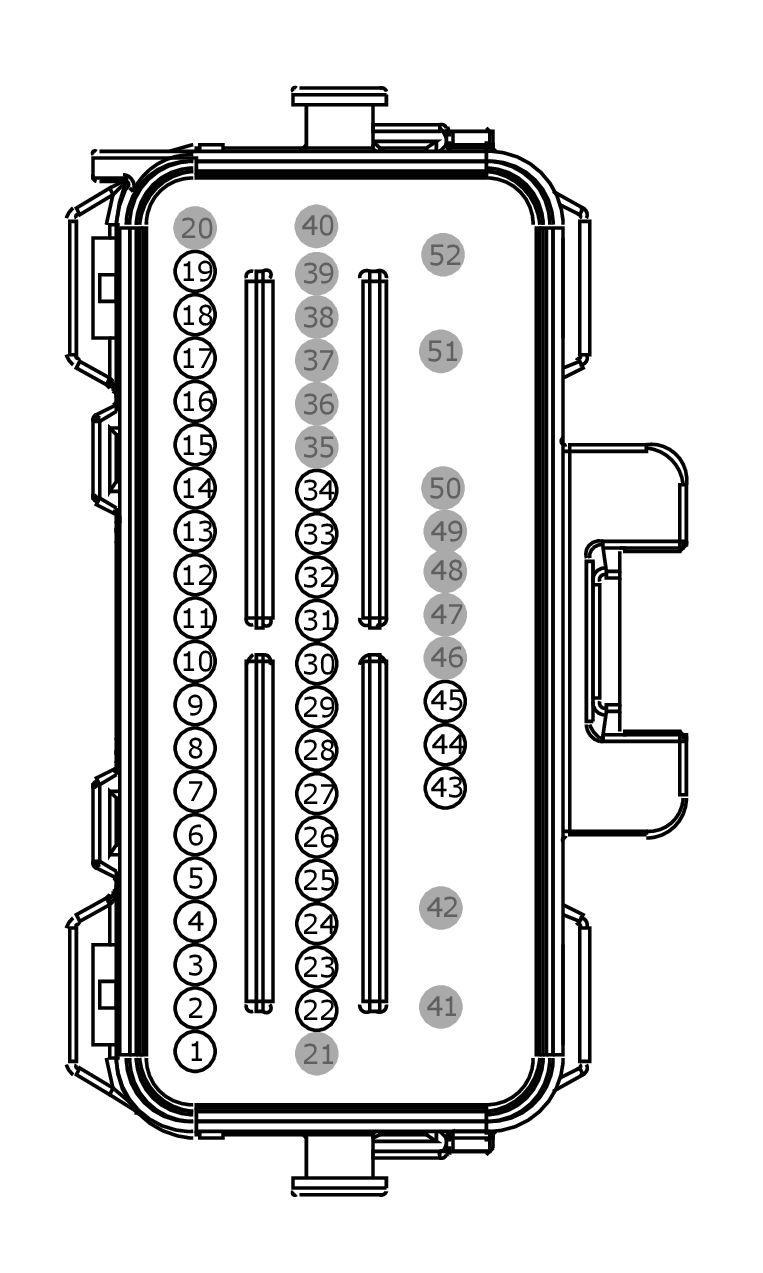

Connector End View C192 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE
MALE
HARNESS 7C078
FEMALE
HARNESS 14290
| Pin | Circuit | Gauge | Qualifier |
| 1 | VE733 (WH) | 18 | |
| 2 | CE233 (WH-OG) | 18 | |
| 3 | RE733 (BK-GN) | 18 | |
| 3 | RE733 (GN) | 18 | |
| 4 | VDB04 (WH-BU) | 20 | |
| 5 | VDB05 (WH) | 20 | |
| 6 | VE788 (BU-WH) | 20 | |
| 7 | VE787 (WH-OG) | 20 | |
| 8 | VE722 (BN) | 20 | |
| 9 | VE771 (BN-VT) | 20 | |
| 10 | CET40 (GN-OG) | 20 | |
| 11 | LE424 (YE-GN) | 20 | |
| 12 | CBK02 (GN) | 18 | |
| 13 | VE731 (YE-GN) | 18 | |
| 14 | CCF14 (GN-OG) | 18 | |
| 15 | CCF15 (BN-YE) | 18 | |
| 16 | CCF16 (VT-GN) | 18 | |
| 17 | CCF17 (WH-OG) | 18 | |
| 18 | CCF07 (BN-GN) | 18 | |
| 19 | CCF08 (GY-OG) | 18 | |
| 20 | * | * | |
| 21 | * | * | |
| 22 | RE407 (YE-VT) | 20 | |
| 23 | CET34 (BN-GN) | 20 | |
| 24 | VDB04 (WH-BU) | 20 | |
| 25 | VDB05 (WH) | 20 | |
| 26 | CET42 (GN-VT) | 20 | |
| 27 | CET43 (GY) | 20 | |
| 28 | VE474 (BU-GN) | 20 | |
| 29 | VE475 (WH-VT) | 20 | |
| 30 | RE407 (YE-VT) | 18 | |
| 31 | RE731 (WH) | 18 | |
| 32 | CCF03 (GY-BN) | 20 | |
| 33 | RCF09 (BN-WH) | 20 | |
| 34 | CE234 (BU-WH) | 18 | |
| 35 | * | * | |
| 36 | * | * | |
| 37 | * | * | |
| 38 | * | * | |
| 39 | * | * | |
| 40 | * | * | |
| 41 | * | * | |
| 42 | * | * | |
| 43 | CBB14 (VT-OG) | 16 | |
| 44 | SBB83 (BU-RD) | 16 | |
| 45 | CBB98 (GY-OG) | 16 | |
| 46 | * | * | |
| 47 | * | * | |
| 48 | * | * | |
| 49 | * | * | |
| 50 | * | * | |
| 51 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | VE733 (WH) | 18 | |
| 2 | CE233 (WH-OG) | 18 | |
| 3 | RE733 (GN) | 18 | |
| 4 | VDB04 (WH-BU) | 20 | |
| 5 | VDB05 (WH) | 20 | |
| 6 | VE788 (BU-WH) | 20 | |
| 7 | VE787 (WH-OG) | 20 | |
| 8 | VE722 (BN) | 20 | |
| 9 | VE771 (BN-VT) | 22 | |
| 10 | CET40 (GN-OG) | 20 | |
| 11 | LE424 (YE-GN) | 20 | |
| 12 | CBK02 (GN) | 18 | |
| 13 | VE731 (YE-GN) | 18 | |
| 14 | CCF14 (GN-OG) | 20 | |
| 15 | CCF15 (BN-YE) | 20 | |
| 16 | CCF16 (VT-GN) | 20 | |
| 17 | CCF17 (WH-OG) | 20 | |
| 18 | CCF07 (BN-GN) | 18 | |
| 19 | CCF08 (GY-OG) | 18 | |
| 20 | * | * | |
| 21 | * | * | |
| 22 | RE407 (YE-VT) | 20 | |
| 23 | CET34 (BN-GN) | 20 | |
| 24 | VDB04 (WH-BU) | 22 | |
| 25 | VDB05 (WH) | 22 | |
| 26 | CET42 (GN-VT) | 20 | |
| 27 | CET43 (GY) | 20 | |
| 28 | VE474 (BU-GN) | 20 | |
| 29 | VE475 (WH-VT) | 20 | |
| 30 | RE407 (YE-VT) | 18 | |
| 31 | RE731 (WH) | 18 | |
| 32 | CCF03 (GY-BN) | 20 | |
| 33 | RCF09 (BN-WH) | 20 | |
| 34 | CE234 (BU-WH) | 18 | |
| 35 | * | * | |
| 36 | * | * | |
| 37 | * | * | |
| 38 | * | * | |
| 39 | * | * | |
| 40 | * | * | |
| 41 | * | * | |
| 42 | * | * | |
| 43 | CBB14 (VT-OG) | 16 | |
| 44 | SBB83 (BU-RD) | 16 | |
| 45 | CBB98 (GY-OG) | 16 | |
| 46 | * | * | |
| 47 | * | * | |
| 48 | * | * | |
| 49 | * | * | |
| 50 | * | * | |
| 51 | * | * |
