Connector End View C1796 - Signature Lamp
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
SIGNATURE LAMP
COLOR
HARNESS
15K867
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB60 (YE-VT) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 2 | GD131 (BK-GY) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT | |
| 3 | VLF88 (BN-BU) | 18 | CTRL MOD. - LAMP EMBLEM FRONT |

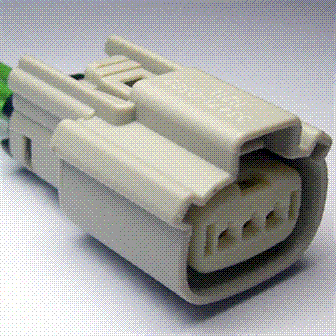

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1261 |
Service Part Number: CU2Z-14S411-MA Gauge: 16 Pin material: Silver Cavities: 3 Vehicle Uses Coil - Ignition |
