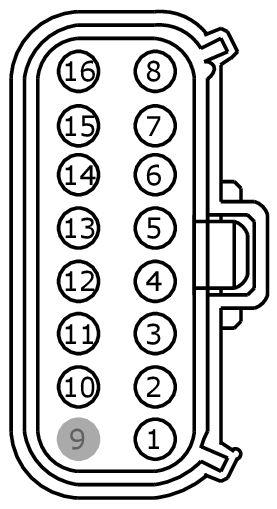

Connector End View C1759 - Headlamp Assembly RH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
HEADLAMP ASSEMBLY RH
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLF05 (BU-GN) | 20 | CTRL MOD. - BEAM LOW RIGHT | |
| 2 | CLS25 (YE-VT) | 20 | CTRL MOD. - TURN LAMP RIGHT FRONT | |
| 3 | CBB15 (BN-BU) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 4 | CLS58 (BU-WH) | 20 | LAMP - TURN FRONT RIGHT # SIGNAL OUT | |
| 5 | VDN14 (YE-VT) | 20 | CTRL MOD. - LIN BUS # BCM 6 | |
| 6 | CLF82 (BN-YE) | 16 | CTRL MOD. - HEADLAMP RIGHT # LED DRL/PARK + | |
| 7 | RLF82 (BU-OG) | 16 | CTRL MOD. - HEADLAMP RIGHT # LED DRL/PARK - | |
| 8 | CBB61 (BU-GY) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 9 | * | * | Not Used | |
| 10 | GD131 (BK-GY) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT | |
| 11 | VLF33 (BU) | 20 | CTRL MOD. - MOTOR DYNAMIC BENDING LIGHT RIGHT (LIN BUS) + | |
| 12 | GD131 (BK-GY) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT | |
| 13 | VLF90 (BU-GN) | 16 | LAMP - BEAM LOW RIGHT # FOG LAMP RIGHT | |
| 14 | RLF66 (BU) | 16 | CTRL MOD. - HEADLAMP GROUND 1 (BIN CTN TURN) | |
| 15 | VLF85 (GY-BU) | 16 | CTRL MOD. - HEADLAMP RIGHT # LED BIN SENSE | |
| 16 | VLF86 (GN-VT) | 16 | CTRL MOD. - HEADLAMP RIGHT # LED NTC SENSE |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1279 |
Service Part Number: CU2Z-14S411-ADA Gauge: 16 Pin material: Silver Cavities: 16 Vehicle Uses Lamp - Headlamp - High/Low Beam Mating Connector WPT-1404 Module - Heated Seat (driver) Module - Transfer Case Shift Control |
