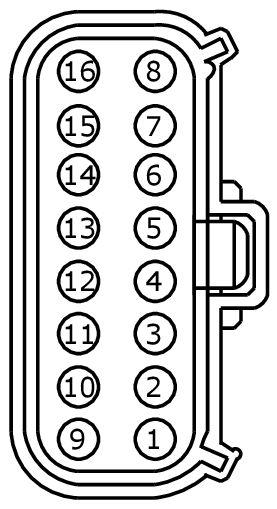

Connector End View C1758 - Headlamp Assembly LH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
HEADLAMP ASSEMBLY LH
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | |
| 2 | CLS21 (BU-GN) | 20 | CTRL MOD. - TURN LAMP LEFT FRONT | |
| 3 | CBB15 (BN-BU) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 4 | CLS56 (YE-GN) | 20 | LAMP - TURN FRONT LEFT OR COMMON# SIGNAL OUT | |
| 5 | VDN14 (YE-VT) | 20 | CTRL MOD. - LIN BUS # BCM 6 | |
| 6 | CLF65 (BU-WH) | 16 | CTRL MOD. - HEADLAMP COMMON OR LEFT # LED DRL/PARK + | |
| 7 | RLF65 (YE-GN) | 16 | CTRL MOD. - HEADLAMP COMMON OR LEFT # LED DRL/PARK - | |
| 8 | CBB62 (GN-OG) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 9 | VLF88 (BN-BU) | 18 | CTRL MOD. - LAMP EMBLEM FRONT | |
| 10 | GD129 (BK-YE) | 16 | GROUND - HEADLAMP PANEL/GOR LEFT | |
| 11 | VLF32 (YE) | 20 | CTRL MOD. - MOTOR DYNAMIC BENDING LIGHT LEFT (LIN BUS) + | |
| 12 | GD129 (BK-YE) | 16 | GROUND - HEADLAMP PANEL/GOR LEFT | |
| 13 | VLF89 (VT) | 16 | LAMP - BEAM LOW LEFT # FOG LAMP LEFT | |
| 14 | RLF66 (BU) | 16 | CTRL MOD. - HEADLAMP GROUND 1 (BIN CTN TURN) | |
| 15 | VLF80 (VT-GN) | 16 | CTRL MOD. - HEADLAMP COMMON OR LEFT # LED BIN SENSE | |
| 16 | VLF81 (BN) | 16 | CTRL MOD. - HEADLAMP COMMON OR LEFT # LED NTC SENSE |

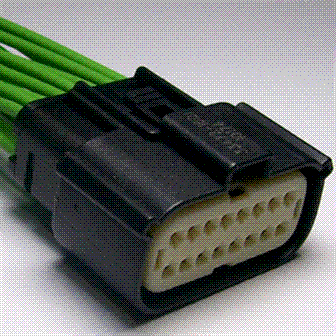

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1279 |
Service Part Number: CU2Z-14S411-ADA Gauge: 16 Pin material: Silver Cavities: 16 Vehicle Uses Lamp - Headlamp - High/Low Beam Mating Connector WPT-1404 Module - Heated Seat (driver) Module - Transfer Case Shift Control |
