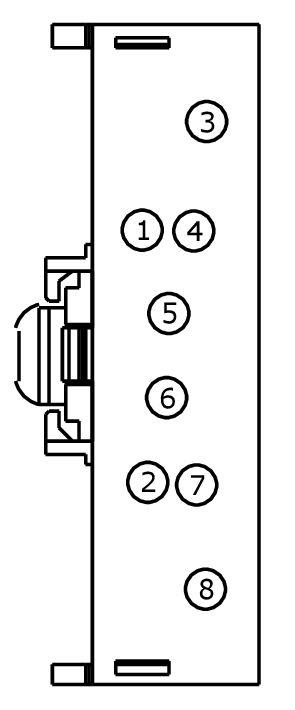

Connector End View C1692 - Dc To Dc Converter Control Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
DC TO DC CONVERTER CONTROL MODULE
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 2 | CDC70 (BU-BN) | 22 | CTRL MOD. - VOLTAGE QUALITY # ENGINE START (ENG START SIG) | |
| 3 | CDC78 (VT-BN) | 12 | CTRL MOD. - VOLTAGE QUALITY # POWER OUT (KL15) | |
| 4 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 5 | CDC82 (GN-VT) | 22 | CTRL MOD. - VOLTAGE QUALITY # RUN/START OUT | |
| 6 | GD132 (BK-VT) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | |
| 7 | CBB15 (BN-BU) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 8 | SBB97 (RD) | 12 | FUSE - OR CIRCUIT BREAKER |

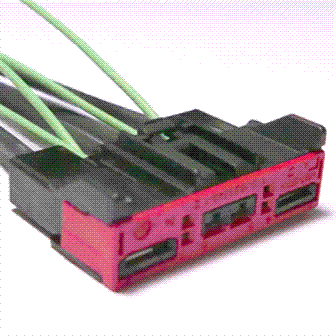

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1532 |
Service Part Number: JU2Z-14S411-ABA Gauge: 12 14 20 Pin material: Tin & Silver Cavities: 8 Vehicle Uses Module - Direct Current/Direct Current Converter |
