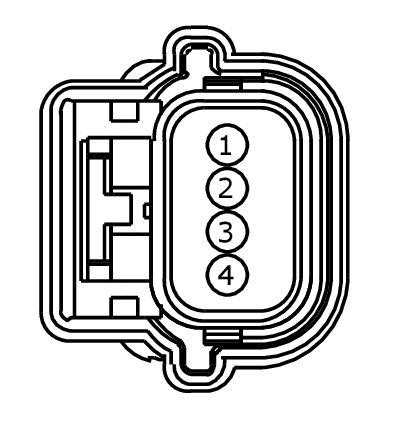

Connector End View C167 - Transmission Range (Tr) Sensor
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
TRANSMISSION RANGE (TR) SENSOR
COLOR
HARNESS
7G276
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) | |
| 2 | * (BN-GN) | 20 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT 1 (TR-P1) | |
| 3 | * (YE-GY) | 20 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT 2 (TR-P2) | |
| 4 | * (BU) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE TRANSMISSION 2 (T-VREF2) |
