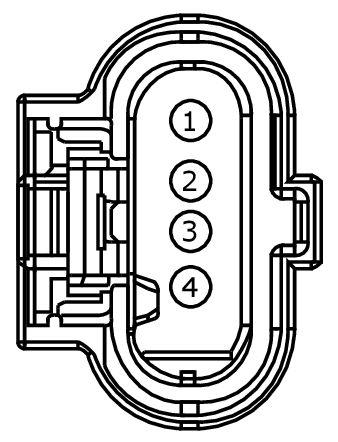

Connector End View C1588 - Turbocharger Boost Pressure/Air Cooler Temperature (TCBP/Act) Sensor
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
TURBOCHARGER BOOST PRESSURE/AIR COOLER TEMPERATURE (TCBP/ACT) SENSOR
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE805 (GY-OG) | 20 | SENSOR - MANIFOLD TEMPERATURE + | |
| 2 | LE424 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (C-VREF) | |
| 3 | VE751 (BN-VT) | 20 | SENSOR - INTAKE AIR TEMPERATURE 2ND (IAT2) | |
| 4 | RE407 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) |

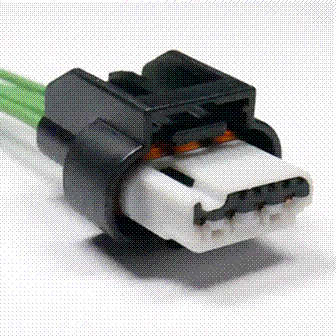

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1537 |
Service Part Number: JU2Z-14S411-ACA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Module - Differential Oil Temperature Module - Particulate Matter Bank Sensor Module - Reductant Quality Noise Generator Sensor - Fuel Rail Pressure and Temperature Sensor - Manifold Pressure/Intake Temperature Sensor - Turbo Intake Pressure/Temperature Valve - Active Exhaust Solenoid |
