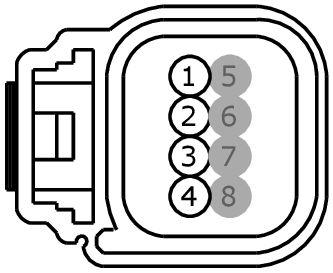

Connector End View C1582 - Cruise Control Module (C-Cm)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
CRUISE CONTROL MODULE (C-CM)
COLOR
HARNESS
15A211
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CDC82 (GN-VT) | 22 | CTRL MOD. - VOLTAGE QUALITY # RUN/START OUT | |
| 2 | VES12 (YE-GN) | 22 | CTRL MOD. - CRUISE CONTROL (ADAPTIVE) CAN BUS LOW | |
| 3 | VES11 (BU-BN) | 22 | CTRL MOD. - CRUISE CONTROL (ADAPTIVE) CAN BUS HIGH | |
| 4 | GD131 (BK-GY) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1198 |
Service Part Number: 4U2Z-14S411-LC Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses Module - Remote Keyless Entry Switch - Keyless Entry |
