Connector End View C156 - Side Turn Signal Lamp LH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
SIDE TURN SIGNAL LAMP LH
COLOR
HARNESS
15K867
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLF65 (BU-WH) | 16 | CTRL MOD. - HEADLAMP COMMON OR LEFT # LED DRL/PARK + | |
| 2 | RLF65 (YE-GN) | 16 | CTRL MOD. - HEADLAMP COMMON OR LEFT # LED DRL/PARK - | |
| 3 | * | * | Not Used | |
| 4 | VLF81 (BN) | 16 | CTRL MOD. - HEADLAMP COMMON OR LEFT # LED NTC SENSE | |
| 5 | VLF80 (VT-GN) | 16 | CTRL MOD. - HEADLAMP COMMON OR LEFT # LED BIN SENSE | |
| 6 | RLF66 (BU) | 16 | CTRL MOD. - HEADLAMP GROUND 1 (BIN CTN TURN) |

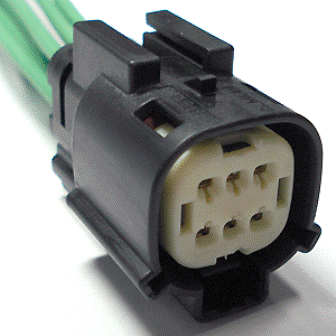

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-971 |
Service Part Number: 3U2Z-14S411-FEAB Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses Connector - Inline Lamp - Headlamp - High/Low Beam Lamp - Park/Turn/Stop Motor - Engine Cooling Fan Motor - Running Board |
