Connector End View C142 - Heated Oxygen Sensor (Ho2S) #12
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
HEATED OXYGEN SENSOR (HO2S) #12
COLOR
HARNESS
7C078
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBK02 (GN) | 18 | FUSE - 2 OR CIRCUIT BREAKER (VPWR 2) | |
| 2 | CE233 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) | |
| 3 | RE731 (WH) | 18 | SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (LSF_GND) | |
| 4 | VE731 (YE-GN) | 18 | SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) |

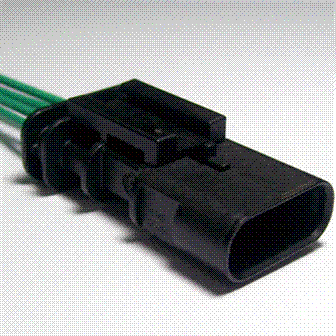

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1381 |
Service Part Number: EU2Z-14S411-EA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Sensor - Catalyst Monitor |
