Connector End View C140 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE

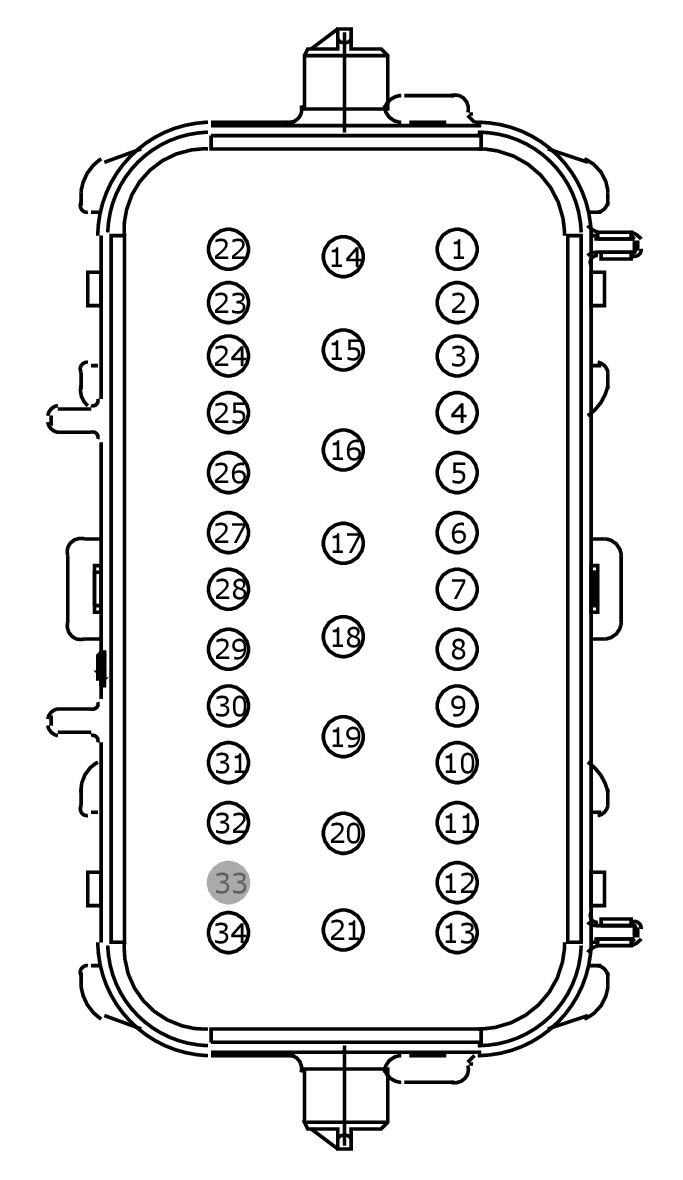

MALE
HARNESS 15K867

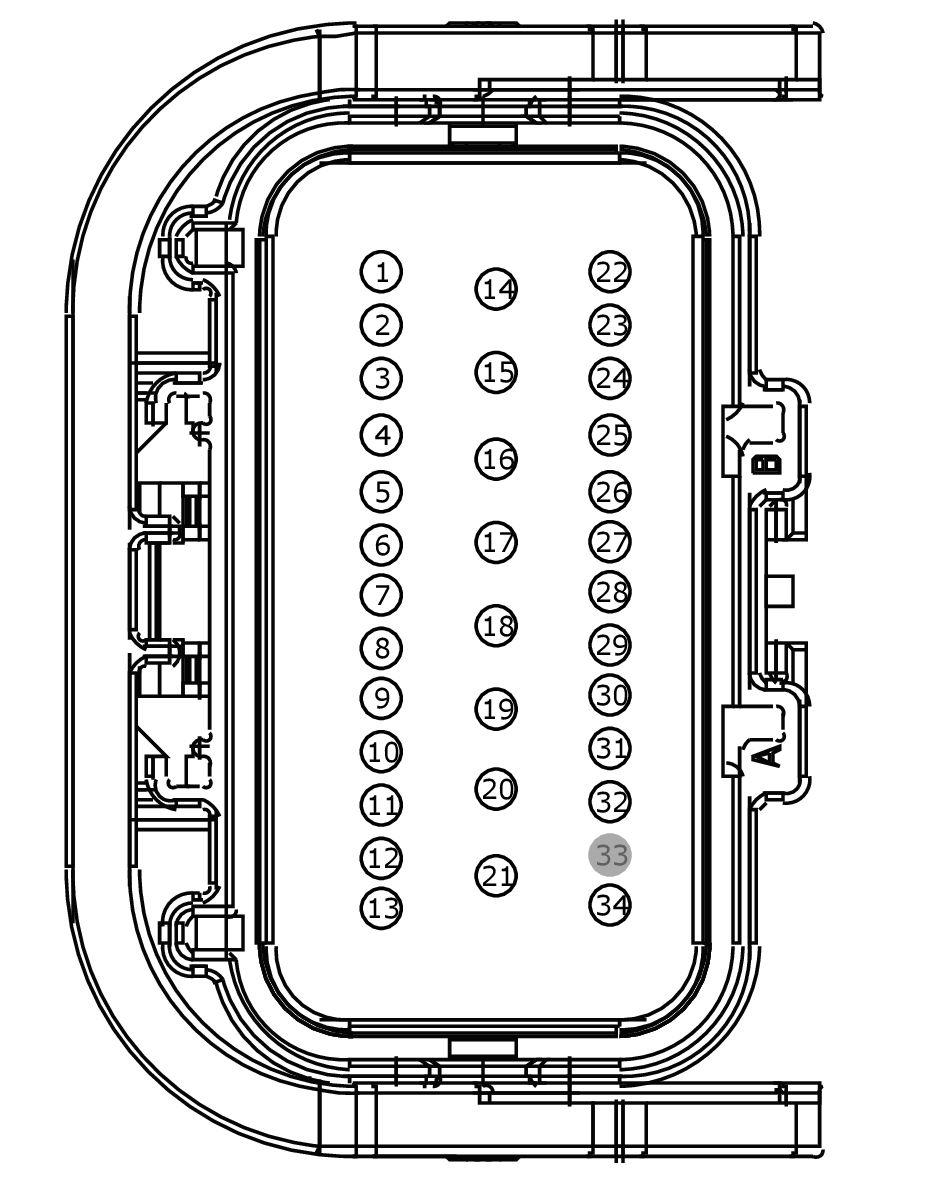

FEMALE
HARNESS 14290
| Pin | Circuit | Gauge | Qualifier |
| 1 | RLF82 (BU-OG) | 16 | |
| 2 | CLF82 (BN-YE) | 16 | |
| 3 | RLF65 (YE-GN) | 16 | |
| 4 | CLF65 (BU-WH) | 16 | |
| 5 | RPK56 (WH) | 20 | |
| 6 | VPK56 (YE-GN) | 20 | |
| 7 | RMP06 (YE-OG) | 20 | |
| 8 | LMP06 (VT-GY) | 20 | |
| 9 | VMP10 (WH-BU) | 20 | |
| 10 | VMP11 (BU-GN) | 20 | |
| 11 | VMP12 (BU-GY) | 20 | |
| 12 | VMP13 (BU-OG) | 20 | |
| 13 | RLF66 (BU) | 16 | |
| 14 | VLF85 (GY-BU) | 16 | |
| 15 | GD131 (BK-GY) | 16 | |
| 16 | VLF89 (VT) | 16 | |
| 17 | VLF90 (BU-GN) | 16 | |
| 18 | RLF66 (BU) | 16 | |
| 19 | VLF80 (VT-GN) | 16 | |
| 20 | VLF81 (BN) | 16 | |
| 21 | VLF86 (GN-VT) | 16 | |
| 22 | VMP20 (GY-OG) | 20 | |
| 23 | VMP21 (WH-BN) | 20 | |
| 24 | CLF29 (BN) | 20 | |
| 25 | CLF34 (YE-OG) | 20 | |
| 26 | RMP06 (YE-OG) | 20 | |
| 27 | LMP06 (VT-GY) | 20 | |
| 28 | VMP10 (WH-BU) | 20 | |
| 29 | VMP11 (BU-GN) | 20 | |
| 30 | VMP12 (BU-GY) | 20 | |
| 31 | VMP13 (BU-OG) | 20 | |
| 32 | VLF88 (BN-BU) | 18 | |
| 33 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | RLF82 (BU-OG) | 16 | |
| 2 | CLF82 (BN-YE) | 16 | |
| 3 | RLF65 (YE-GN) | 16 | |
| 4 | CLF65 (BU-WH) | 16 | |
| 5 | RPK56 (WH) | 22 | |
| 6 | VPK56 (YE-GN) | 22 | |
| 7 | RMP06 (YE-OG) | 20 | |
| 8 | LMP06 (VT-GY) | 20 | |
| 9 | VMP10 (WH-BU) | 20 | |
| 10 | VMP11 (BU-GN) | 20 | |
| 11 | VMP12 (BU-GY) | 20 | |
| 12 | VMP13 (BU-OG) | 20 | |
| 13 | RLF66 (BU) | 16 | |
| 14 | VLF85 (GY-BU) | 16 | |
| 15 | GD131 (BK-GY) | 14 | |
| 16 | VLF89 (VT) | 16 | |
| 17 | VLF90 (BU-GN) | 16 | |
| 18 | RLF66 (BU) | 16 | |
| 19 | VLF80 (VT-GN) | 16 | |
| 20 | VLF81 (BN) | 16 | |
| 21 | VLF86 (GN-VT) | 16 | |
| 22 | VMP20 (GY-OG) | 20 | |
| 23 | VMP21 (WH-BN) | 20 | |
| 24 | CLF29 (BN) | 20 | |
| 25 | CLF34 (YE-OG) | 20 | |
| 26 | RMP06 (YE-OG) | 20 | |
| 27 | LMP06 (VT-GY) | 20 | |
| 28 | VMP10 (WH-BU) | 20 | |
| 29 | VMP11 (BU-GN) | 20 | |
| 30 | VMP12 (BU-GY) | 20 | |
| 31 | VMP13 (BU-OG) | 20 | |
| 32 | VLF88 (BN-BU) | 18 | |
| 33 | * | * |
