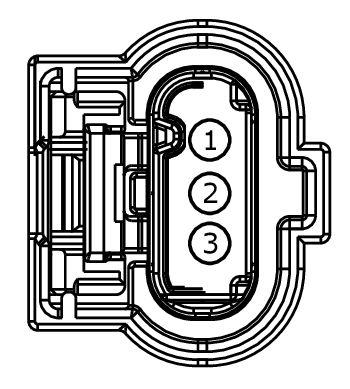

Connector End View C1366 - Camshaft Position Bank1 Sensor 1 (CMP11)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
CAMSHAFT POSITION BANK1 SENSOR 1 (CMP11)
COLOR
HARNESS
12C508
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE706 (BN-BU) | 18 | SENSOR - CAMSHAFT POSITION BANK 1 IN+EX / IN (CMP1) [CID-H] (CID1) + | |
| 2 | RE405 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (E-SIGRTN) (SIGRTN-A) | |
| 3 | LE111 (VT-GN) | 18 | CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1492 |
Service Part Number: HU2Z-14S411-BA Gauge: 18 Pin material: Silver Cavities: 3 Vehicle Uses Coil - Ignition Monitor - Crankcase Ventilation Motor - Intercooler Pump Sensor - Cam Shaft Position Sensor - Crank Shaft Position Sensor - Delta Pressure Feedback EGR Sensor - Exhaust Gas Pressure Sensor - Intake Manifold Runner Control Sensor - Manifold Absolute Pressure (MAP) Sensor - Oil Pressure |
