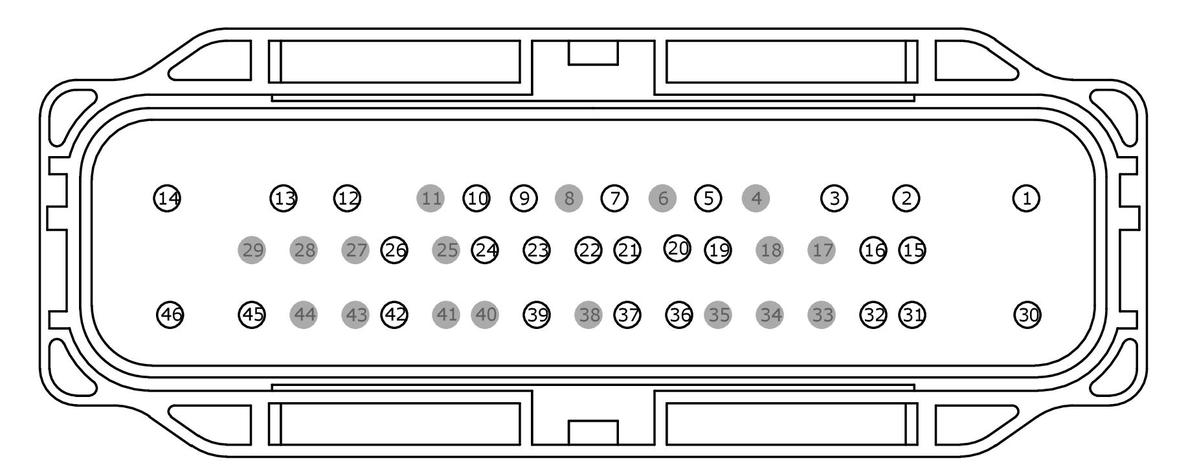

Connector End View C135 - Anti-Lock Brake System (Abs) Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
ANTI-LOCK BRAKE SYSTEM (ABS) MODULE
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBF04 (GN-RD) | 10 | FUSE - 4 | |
| 2 | CCB18 (YE-GY) | 12 | CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR RIGHT LOCK (+) | |
| 3 | CCB19 (GN-BN) | 12 | CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR RIGHT UNLOCK (-) | |
| 4 | * | * | Not Used | |
| 5 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 6 | * | * | Not Used | |
| 7 | RCA17 (YE) | 20 | CTRL MOD. - SENSOR WHEEL SPEED LEFT FRONT | |
| 8 | * | * | Not Used | |
| 9 | CCB24 (WH-OG) | 22 | CTRL MOD. - ELEC.PARK BRAKE # SWITCH INPUT 5 | |
| 10 | CCB21 (GN-VT) | 22 | CTRL MOD. - ELEC.PARK BRAKE # SWITCH SUPPLY 2 | |
| 11 | * | * | Not Used | |
| 12 | CCB17 (BU-GN) | 12 | CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR LEFT UNLOCK (-) | |
| 13 | CCB16 (WH-VT) | 12 | CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR LEFT LOCK (+) | |
| 14 | GD130 (BK-YE) | 10 | GROUND - HEADLAMP PANEL/GOR LEFT # 2ND POINT | |
| 15 | CCB22 (WH-BN) | 22 | CTRL MOD. - ELEC.PARK BRAKE # SWITCH SUPPLY 3 | |
| 16 | CCB20 (BU-WH) | 22 | CTRL MOD. - ELEC.PARK BRAKE # SWITCH SUPPLY 1 | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 20 | LCA37 (YE-OG) | 22 | CTRL MOD. - SENSOR BRAKE VACUUM + | |
| 21 | VCA05 (GY-VT) | 20 | SENSOR - WHEEL SPEED RIGHT FRONT | |
| 22 | VCA06 (WH-OG) | 20 | SENSOR - WHEEL SPEED RIGHT REAR | |
| 23 | RCA18 (BN-GN) | 20 | CTRL MOD. - SENSOR WHEEL SPEED LEFT REAR | |
| 24 | VCA03 (VT-WH) | 20 | SENSOR - WHEEL SPEED LEFT FRONT | |
| 25 | * | * | Not Used | |
| 26 | RCA19 (VT) | 20 | CTRL MOD. - SENSOR WHEEL SPEED RIGHT FRONT | |
| 27 | * | * | Not Used | |
| 28 | * | * | Not Used | |
| 29 | * | * | Not Used | |
| 30 | SBB70 (BN-RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 31 | CCB25 (BN) | 22 | CTRL MOD. - ELEC.PARK BRAKE # SWITCH INPUT 6 | |
| 32 | CCB23 (VT-GN) | 22 | CTRL MOD. - ELEC.PARK BRAKE # SWITCH INPUT 4 | |
| 33 | * | * | Not Used | |
| 34 | * | * | Not Used | |
| 35 | * | * | Not Used | |
| 36 | CBB17 (BN-GN) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 37 | RCA20 (BN) | 20 | CTRL MOD. - SENSOR WHEEL SPEED RIGHT REAR | |
| 38 | * | * | Not Used | |
| 39 | VCA04 (BU-OG) | 20 | SENSOR - WHEEL SPEED LEFT REAR | |
| 40 | * | * | Not Used | |
| 41 | * | * | Not Used | |
| 42 | RCA37 (WH-BU) | 22 | CTRL MOD. - SENSOR BRAKE VACUUM - | |
| 43 | * | * | Not Used | |
| 44 | * | * | Not Used | |
| 45 | VCA37 (BN-VT) | 22 | CTRL MOD. - SENSOR BRAKE VACUUM SIG | |
| 46 | GD130 (BK-YE) | 10 | GROUND - HEADLAMP PANEL/GOR LEFT # 2ND POINT |
