Connector End View C133 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
NOT AVAILABLE

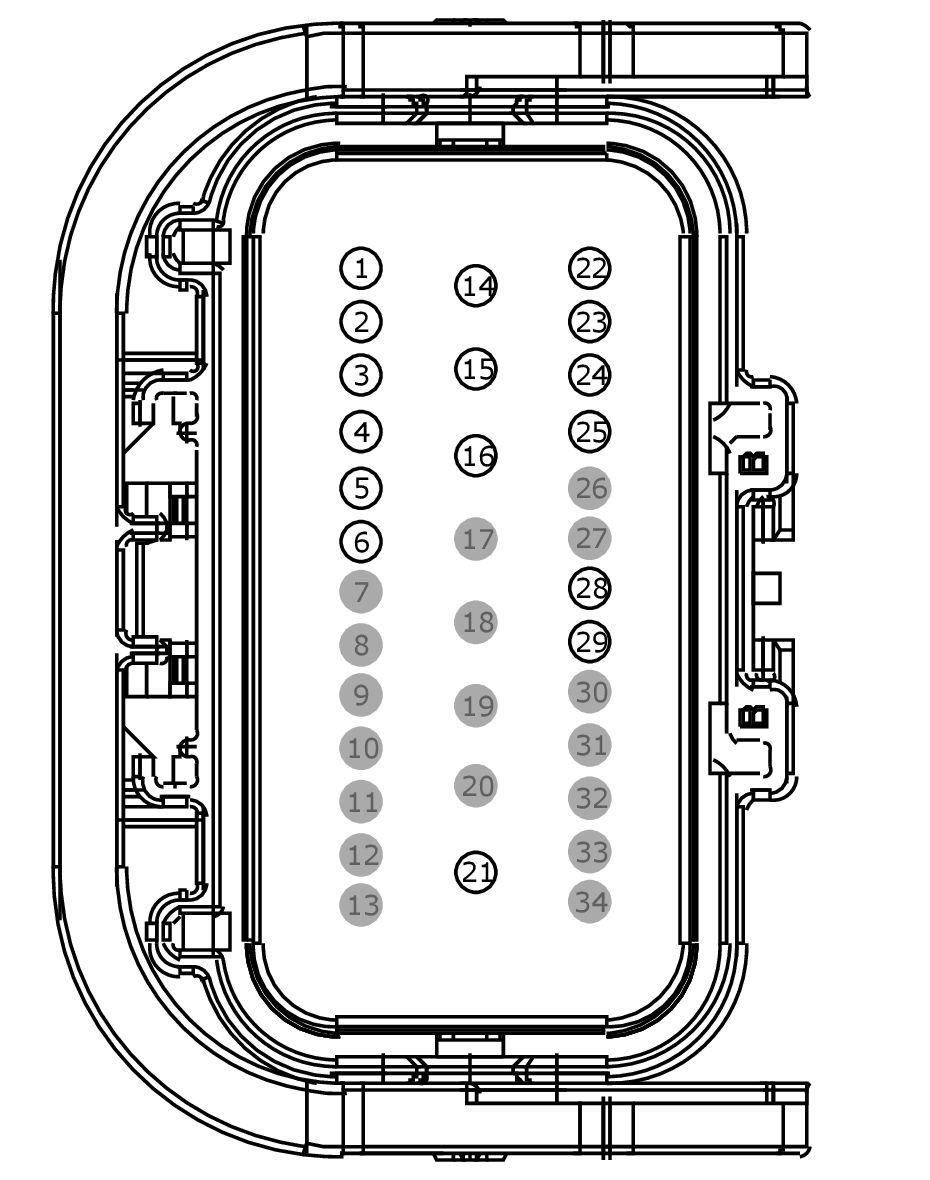

MALE
HARNESS 14A005

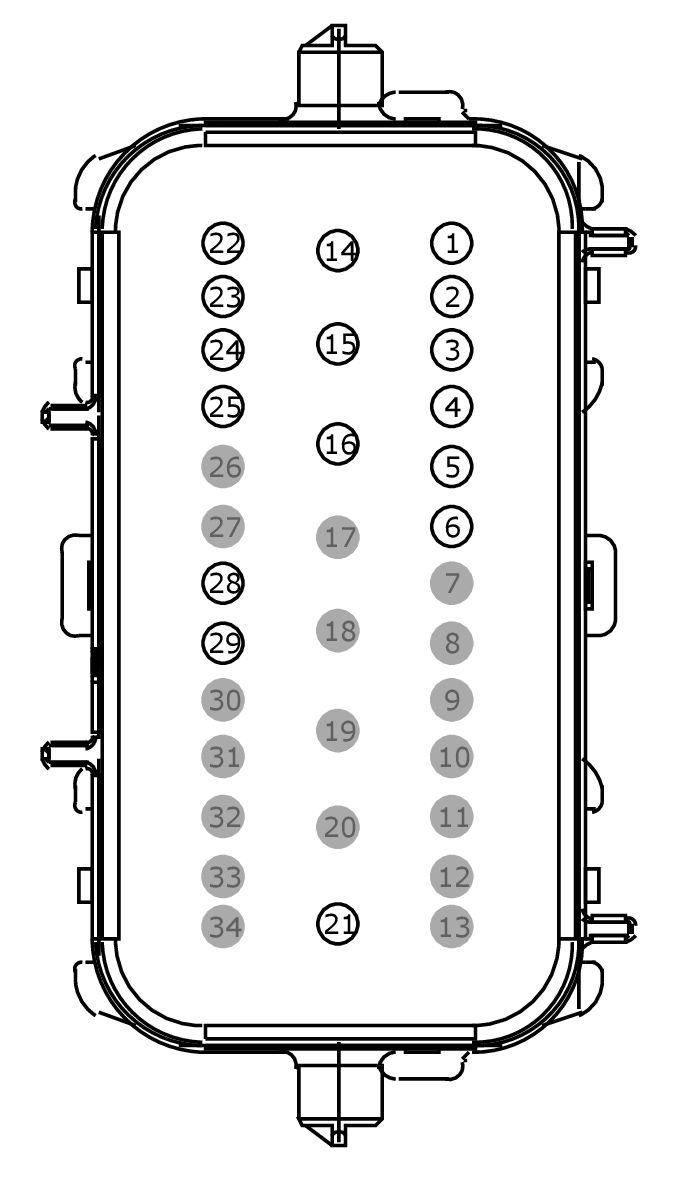

FEMALE
HARNESS 14405
| Pin | Circuit | Gauge | Qualifier |
| 1 | LCD25 (GN-WH) | 18 | |
| 2 | RCD25 (GY) | 18 | |
| 3 | VCD12 (VT-WH) | 18 | |
| 4 | LCD26 (VT-GN) | 18 | |
| 5 | RCD26 (GY-BN) | 18 | |
| 6 | VCD13 (GN-VT) | 18 | |
| 7 | * | * | |
| 8 | * | * | |
| 9 | * | * | |
| 10 | * | * | |
| 11 | * | * | |
| 12 | * | * | |
| 13 | * | * | |
| 14 | CAT19 (BU) | 12 | |
| 15 | CAT09 (GN) | 16 | |
| 16 | CAT06 (YE) | 16 | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * | |
| 21 | CAT14 (OG) | 16 | |
| 22 | CCD05 (GN-BU) | 18 | |
| 23 | RCD05 (YE-BU) | 18 | |
| 24 | CCD06 (VT-GY) | 18 | |
| 25 | RCD06 (BU-BN) | 18 | |
| 26 | * | * | |
| 27 | * | * | |
| 28 | RMC32 (GN-BU) | 18 | |
| 29 | VMC11 (YE-VT) | 18 | |
| 30 | * | * | |
| 31 | * | * | |
| 32 | * | * | |
| 33 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | LCD25 (GN-WH) | 18 | |
| 2 | RCD25 (GY) | 18 | |
| 3 | VCD12 (VT-WH) | 18 | |
| 4 | LCD26 (VT-GN) | 18 | |
| 5 | RCD26 (GY-BN) | 18 | |
| 6 | VCD13 (GN-VT) | 18 | |
| 7 | * | * | |
| 8 | * | * | |
| 9 | * | * | |
| 10 | * | * | |
| 11 | * | * | |
| 12 | * | * | |
| 13 | * | * | |
| 14 | CAT19 (BU) | 12 | |
| 15 | CAT09 (GN) | 16 | |
| 16 | CAT06 (YE) | 16 | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * | |
| 21 | CAT14 (OG) | 16 | |
| 22 | CCD05 (GN-BU) | 18 | |
| 23 | RCD05 (YE-BU) | 18 | |
| 24 | CCD06 (VT-GY) | 18 | |
| 25 | RCD06 (BU-BN) | 18 | |
| 26 | * | * | |
| 27 | * | * | |
| 28 | RMC32 (GN-BU) | 16 | |
| 29 | VMC11 (YE-VT) | 16 | |
| 30 | * | * | |
| 31 | * | * | |
| 32 | * | * | |
| 33 | * | * |
