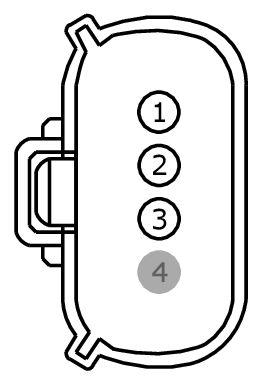

Connector End View C1323 - Front Fog Lamp RH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
FRONT FOG LAMP RH
COLOR
HARNESS
15K867
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLF34 (YE-OG) | 20 | CTRL MOD. - FOG LAMPS FRONT RIGHT OR COMMON | |
| 2 | VLF90 (BU-GN) | 16 | LAMP - BEAM LOW RIGHT # FOG LAMP RIGHT | |
| 3 | GD131 (BK-GY) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT | |
| 4 | * | * | Not Used |

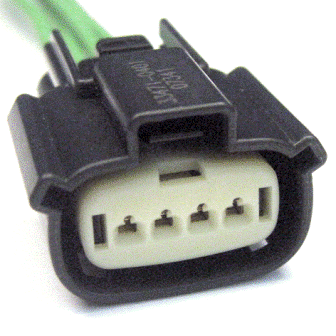

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-925 |
Service Part Number: 8U2Z-14S411-TA Gauge: 14 Pin material: Silver Cavities: 4 Vehicle Uses A/C Compressor Clutch Lamp - Headlamp - High/Low Beam |
