Connector End View C1291 - Integrated Wheel End (IWE) Solenoid
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INTEGRATED WHEEL END (IWE) SOLENOID
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB29 (GY-RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 2 | CCF05 (BN-BU) | 12 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE INTEGRATED WHEEL ENDS (4WDIWE) |
| Available Pigtail Kits | |

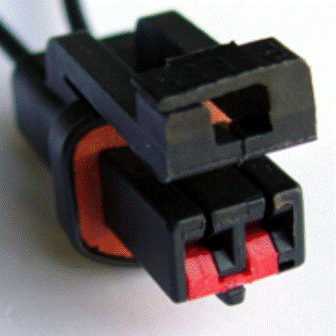

| Pigtail Kit Part Number WPT-441 |
Service Part Number: 3U2Z-14S411-MNA Gauge: 14 Pin material: Tin Cavities: 2 Vehicle Uses Solenoid - Canister Vent Solenoid - Electronic Automatic Temperature Control (EATC) Solenoid - Pulse Vacuum Switch - Courtesy Lamp Switch - Deck Lid / Lift Gate Ajar Switch - Door Ajar / Interior Lamp Switch - Windshield Wiper / Washer |
