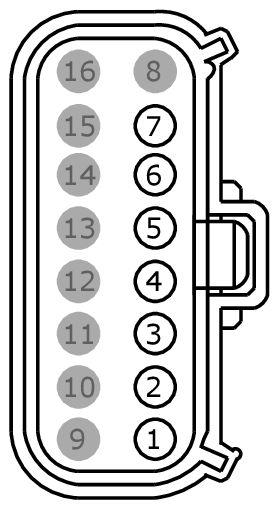

Connector End View C1284 - Headlamp Assembly LH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
HEADLAMP ASSEMBLY LH
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLS21 (BU-GN) | 22 | CTRL MOD. - TURN LAMP LEFT FRONT | |
| 2 | CLS56 (YE-GN) | 22 | LAMP - TURN FRONT LEFT OR COMMON# SIGNAL OUT | |
| 3 | CLS05 (BU-GY) | 22 | CTRL MOD. - PARK LAMPS 1 | |
| 4 | CLF61 (GY-BU) | 22 | CTRL MOD. - DAYTIME RUNNING LIGHT LEFT | |
| 5 | CLF04 (BN-BU) | 22 | CTRL MOD. - BEAM LOW LEFT | |
| 6 | CLF02 (GY-BN) | 22 | CTRL MOD. - BEAM HIGH LEFT | |
| 7 | GD129 (BK-YE) | 20 | GROUND - HEADLAMP PANEL/GOR LEFT | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1279 |
Service Part Number: CU2Z-14S411-ADA Gauge: 16 Pin material: Silver Cavities: 16 Vehicle Uses Lamp - Headlamp - High/Low Beam Mating Connector WPT-1404 Module - Heated Seat (driver) Module - Transfer Case Shift Control |
