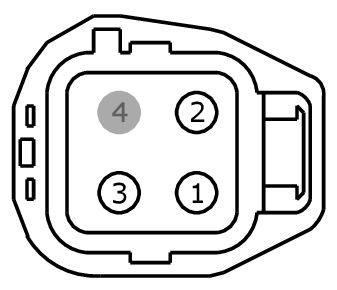

Connector End View C1078 - Cooling Fan Motor 1
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
COOLING FAN MOTOR 1
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD132 (BK-VT) | 10 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | |
| 2 | CEC02 (GN-BU) | 20 | CTRL MOD. - COOLING FAN CONTROL (FC1) | |
| 3 | CEC05 (VT-GY) | 10 | RELAY - ENGINE COOLING FAN | |
| 4 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1343 |
Service Part Number: DU2Z-14S411-ABA Gauge: 12 Pin material: Tin Cavities: 4 Vehicle Uses Mating Connector WPT-750 Motor - Engine Cooling Fan |
