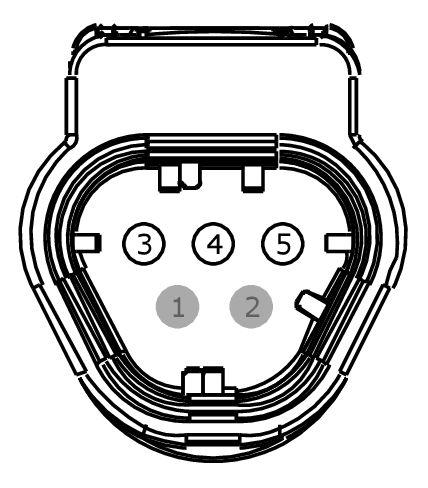

Connector End View C1073 - Fuel Rail Pressure (FRP) Sensor
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
FUEL RAIL PRESSURE (FRP) SENSOR
COLOR
BK
HARNESS
14B485
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) | |
| 4 | VE727 (BU-BN) | 18 | SENSOR - FUEL RAIL PRESSURE/INJECTION PRESSURE (FRP) (IPS) | |
| 5 | LE423 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) |

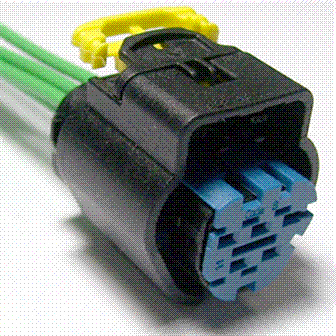

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1418 |
Service Part Number: FU2Z-14S411-HA Gauge: 18 Pin material: Silver Cavities: 5 Vehicle Uses Sensor - Fuel Rail Pressure Sensor - Turbo Intake Pressure/Temperature |
