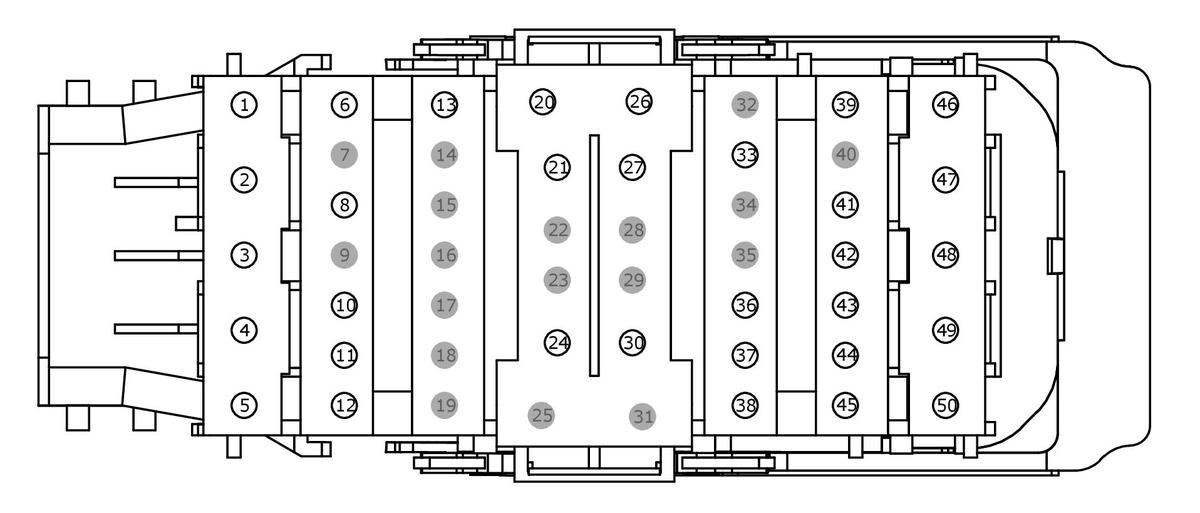

Connector End View C1035D - Battery Junction Box (BJB)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
BATTERY JUNCTION BOX (BJB)
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB51 (BN) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 2 | SBB97 (RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 3 | CAT11 (BN) | 14 | CTRL MOD. - TRAILER TOW # PARK LAMPS (COLOR TO SAE 1239) | |
| 4 | CBB01 (BU) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 5 | CBB55 (BN-BU) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 6 | CBB56 (BU-GN) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 7 | * | * | Not Used | |
| 8 | CBB58 (GY-OG) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 9 | * | * | Not Used | |
| 10 | CBB60 (YE-VT) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 11 | CBB61 (BU-GY) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 12 | CBB62 (GN-OG) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 13 | SBB63 (WH-RD) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | SBB70 (BN-RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 21 | SBB71 (WH-RD) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | CAT03 (GY-BN) | 20 | CTRL MOD. - TRAILER TOW # BACKUP LAMPS | |
| 25 | * | * | Not Used | |
| 26 | SBB76 (GN-RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 27 | SBB77 (GY-RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 28 | * | * | Not Used | |
| 29 | * | * | Not Used | |
| 30 | CBB80 (YE-GN) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 31 | * | * | Not Used | |
| 32 | * | * | Not Used | |
| 33 | SBB83 (BU-RD) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 34 | * | * | Not Used | |
| 35 | * | * | Not Used | |
| 36 | CBB86 (WH-BU) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 37 | CBB87 (GN-BU) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 38 | CPSC8 (GN-OG) | 20 | RELAY - SEAT MULTICONTOUR | |
| 39 | SBB89 (RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 40 | * | * | Not Used | |
| 41 | SBB91 (BU-RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 42 | GD129 (BK-VT) | 22 | GROUND - HEADLAMP PANEL/GOR LEFT | |
| 43 | CBB93 (GY-BN) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 44 | CBB65 (WH-OG) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 45 | CBB59 (BN-WH) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 46 | CRW05 (BU) | 14 | RELAY - REAR WIPER | |
| 47 | CE632 (GY-BU) | 10 | RELAY - CHARGE AIR COOLING FAN | |
| 48 | CBB98 (GY-OG) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 49 | CBB99 (BN-WH) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 50 | CBBA0 (YE-VT) | 20 | FUSE - OR CIRCUIT BREAKER |
