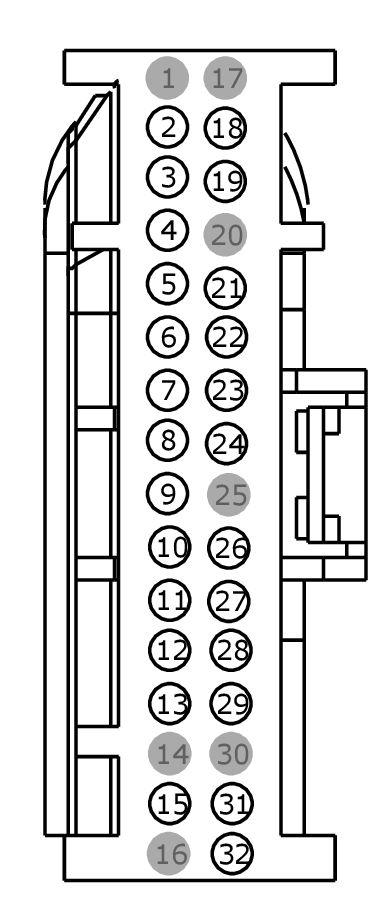

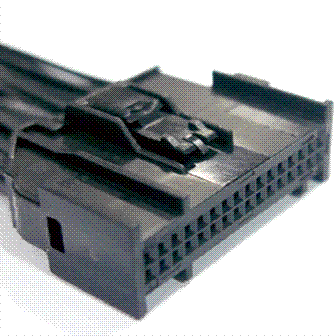

Connector End View C1035C - Battery Junction Box (BJB)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
BATTERY JUNCTION BOX (BJB)
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CE226 (YE-VT) | 22 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) + | |
| 3 | RE226 (GN-VT) | 22 | CTRL MOD. - POWERTRAIN # FUEL PUMP ON/OFF (FP) - | |
| 4 | CBP23 (BN-YE) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 5 | CH302 (WH-BN) | 22 | CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY / WOT AC CUTOFF (ACCR) | |
| 6 | CEC01 (WH-BU) | 22 | CTRL MOD. - COOLING FAN CONTROL (FC2) | |
| 6 | GD132 (BK-VT) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | |
| 7 | CH123 (VT-GN) | 20 | CTRL MOD. - BLOWER MOTOR RELAY | |
| 8 | CDC55 (BN-VT) | 22 | RELAY - RUN START | |
| 9 | CRH04 (VT-GN) | 22 | CTRL MOD. - RELAY HORN | |
| 10 | CEC02 (GN-BU) | 22 | CTRL MOD. - COOLING FAN CONTROL (FC1) | |
| 11 | CDC64 (WH-BU) | 22 | RELAY - RUN ACCESSORY | |
| 12 | CDC54 (WH-GN) | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | |
| 13 | CDC12 (YE) | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | |
| 14 | * | * | Not Used | |
| 15 | CE188 (BN) | 22 | CTRL MOD. - POWERTRAIN # CHARGE AIR COOLING FAN RELAY | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | CE302 (YE-BU) | 22 | CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) | |
| 19 | CE188 (BN) | 22 | CTRL MOD. - POWERTRAIN # CHARGE AIR COOLING FAN RELAY | |
| 20 | * | * | Not Used | |
| 21 | CRD02 (BN-BU) | 20 | CTRL MOD. - RELAY HEATER REAR WINDOW | |
| 22 | CRW34 (BU-BN) | 20 | CTRL MOD. - REAR WASHER | |
| 23 | CLN09 (YE-GN) | 22 | RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) | |
| 24 | CRD01 (VT-OG) | 20 | CTRL MOD. - RELAY HEATER FRONT WINDOW | |
| 25 | * | * | Not Used | |
| 26 | CLS28 (BU-WH) | 22 | CTRL MOD. - RELAY REVERSE LAMP CONTROL (RLC) | |
| 27 | CAT17 (BN) | 22 | RELAY - TRAILER TOW PARK LAMPS (COLOR TO SAE 1239) | |
| 28 | CLN09 (YE-GN) | 22 | RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) | |
| 29 | CHA02 (BN-GN) | 22 | RELAY - AUX. BLOWER | |
| 30 | * | * | Not Used | |
| 31 | CDC71 (YE-GY) | 22 | CTRL MOD. - POWER OUTLET ENABLE OR SET | |
| 32 | CDC72 (BN-WH) | 22 | CTRL MOD. - POWER OUTLET DISABLE OR RESET |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1512 |
Service Part Number: JU2Z-14S411-DA Gauge: 20 Pin material: Silver Cavities: 32 Vehicle Uses Module - Body Control |
