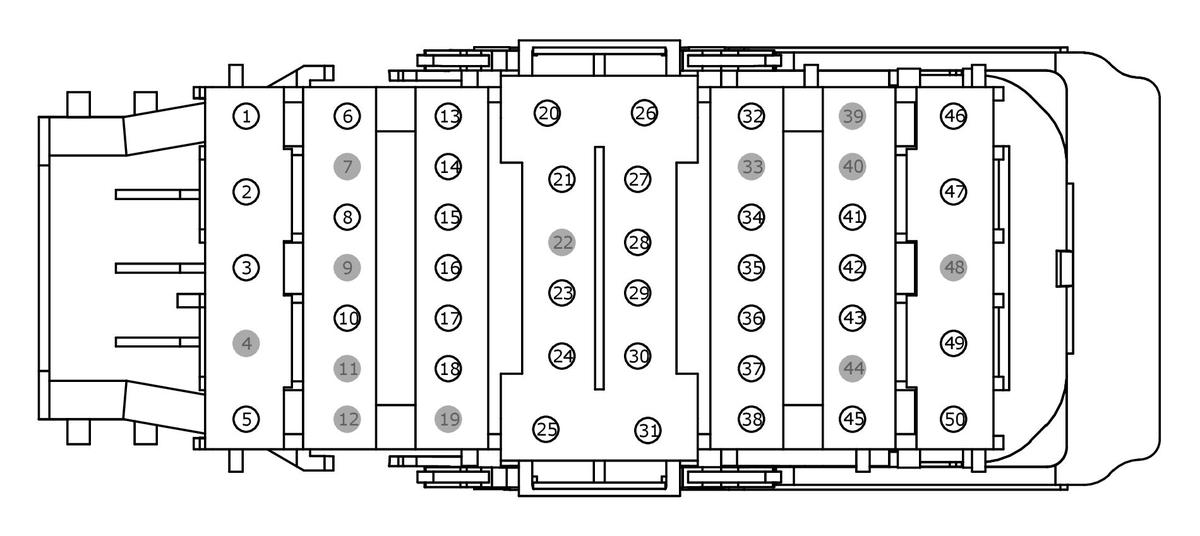

Connector End View C1035B - Battery Junction Box (BJB)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
BATTERY JUNCTION BOX (BJB)
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CRH01 (YE-RD) | 18 | RELAY - HORN | |
| 2 | CEC05 (VT-GY) | 10 | RELAY - ENGINE COOLING FAN | |
| 3 | CRW03 (VT-WH) | 14 | RELAY - FRONT WIPER | |
| 4 | * | * | Not Used | |
| 5 | CDC25 (BN-GN) | 14 | RELAY - STARTER | |
| 6 | CBB06 (WH-BU) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 7 | * | * | Not Used | |
| 8 | CBB08 (GY-YE) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 9 | * | * | Not Used | |
| 10 | CBB10 (YE-OG) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | CBB13 (GY-BN) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 14 | CBB14 (VT-OG) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 15 | CBB15 (BN-BU) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 16 | CBB16 (BU-GN) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 17 | CBB17 (BN-GN) | 22 | FUSE - OR CIRCUIT BREAKER | |
| 18 | CBB18 (GY-OG) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 19 | * | * | Not Used | |
| 20 | CH402 (YE-GN) | 10 | RELAY - FRONT BLOWER | |
| 21 | SBB21 (GY-RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 22 | * | * | Not Used | |
| 23 | SBB23 (WH-RD) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 24 | SBB24 (VT-RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 25 | SBB25 (RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 26 | CEC07 (BN) | 10 | RELAY - ENGINE COOLING FAN HIGH SPEED | |
| 27 | SBB27 (BU-RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 28 | SBB28 (GN-RD) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 29 | SBB29 (GY-RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 30 | SBB30 (BN-RD) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 31 | SBB31 (WH-RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 32 | CH401 (VT-WH) | 22 | RELAY - A/C CLUTCH | |
| 33 | * | * | Not Used | |
| 34 | SBB45 (GY-RD) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 35 | CBK04 (VT) | 16 | FUSE - 4 OR CIRCUIT BREAKER (VPWR 4) | |
| 36 | CBK03 (GY) | 20 | FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) | |
| 37 | CBK02 (GN) | 14 | FUSE - 2 OR CIRCUIT BREAKER (VPWR 2) | |
| 38 | CBB38 (GY-BU) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 39 | * | * | Not Used | |
| 40 | * | * | Not Used | |
| 41 | SBB41 (RD) | 10 | FUSE - OR CIRCUIT BREAKER | |
| 42 | GD132 (BK-VT) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | |
| 43 | SBB43 (BU-RD) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 44 | * | * | Not Used | |
| 45 | CRW24 (GY) | 16 | RELAY - FRONT WASHER | |
| 46 | CBB46 (WH-BU) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 47 | GD132 (BK-VT) | 10 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | |
| 48 | * | * | Not Used | |
| 49 | CEC06 (YE-OG) | 10 | RELAY - ENGINE COOLING FAN 2ND | |
| 50 | CBK01 (BU) | 12 | FUSE - 1 OR CIRCUIT BREAKER (VPWR F) |
