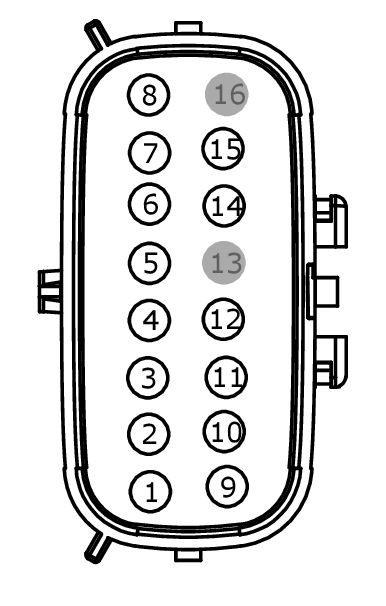

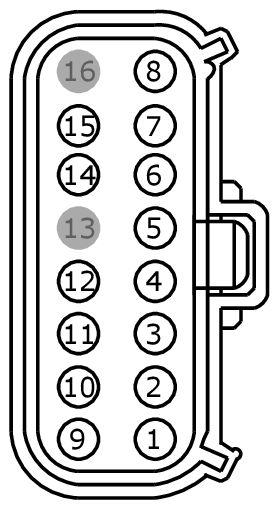

Connector End View C1026 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
SEE BELOW
MALE
HARNESS 7C078
FEMALE
HARNESS 14406
| Pin | Circuit | Gauge | Qualifier |
| 1 | SBB83 (BU-RD) | 16 | |
| 2 | CET34 (BN-GN) | 20 | |
| 3 | CET43 (GY) | 20 | |
| 4 | CET42 (GN-VT) | 20 | |
| 5 | VE474 (BU-GN) | 20 | |
| 6 | VE475 (WH-VT) | 20 | |
| 7 | CET40 (GN-OG) | 20 | |
| 8 | CBB98 (GY-OG) | 16 | |
| 9 | CBB14 (VT-OG) | 16 | |
| 10 | RE407 (YE-VT) | 20 | |
| 11 | VE771 (BN-VT) | 20 | |
| 12 | RE407 (YE-VT) | 20 | |
| 13 | * | * | |
| 14 | VDB04 (WH-BU) | 20 | |
| 15 | VDB05 (WH) | 20 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | SBB83 (BU-RD) | 18 | |
| 2 | CET34 (BN-GN) | 20 | |
| 3 | CET43 (GY) | 20 | |
| 4 | CET42 (GN-VT) | 20 | |
| 5 | VE474 (BU-GN) | 20 | |
| 6 | VE475 (WH-VT) | 20 | |
| 7 | CET40 (GN-OG) | 20 | |
| 8 | CBB98 (GY-OG) | 16 | |
| 9 | CBB14 (VT-OG) | 18 | |
| 10 | RE407 (YE-VT) | 20 | |
| 11 | VE771 (BN-VT) | 22 | |
| 12 | RE407 (YE-VT) | 22 | |
| 13 | * | * | |
| 14 | VDB04 (WH-BU) | 20 | |
| 15 | VDB05 (WH) | 20 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1279 |
Service Part Number: CU2Z-14S411-ADA Gauge: 16 Pin material: Silver Cavities: 16 Vehicle Uses: Lamp - Headlamp - High/Low Beam Mating Connector WPT-1404 Module - Heated Seat (driver) Module - Transfer Case Shift Control |
