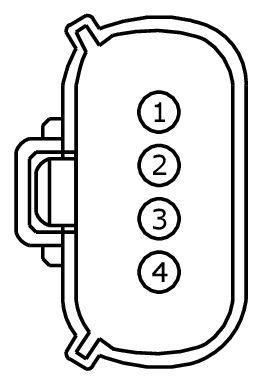

Connector End View C1021 - Headlamp Assembly LH
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
HEADLAMP ASSEMBLY LH
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | |
| 2 | CLF02 (GY-BN) | 22 | CTRL MOD. - BEAM HIGH LEFT | |
| 3 | CLS13 (YE-BU) | 22 | CTRL MOD. - SIDE MARKER FRONT LEFT | |
| 4 | GD129 (BK-YE) | 20 | GROUND - HEADLAMP PANEL/GOR LEFT |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-925 |
Service Part Number: 8U2Z-14S411-TA Gauge: 14 Pin material: Silver Cavities: 4 Vehicle Uses A/C Compressor Clutch Lamp - Headlamp - High/Low Beam |
