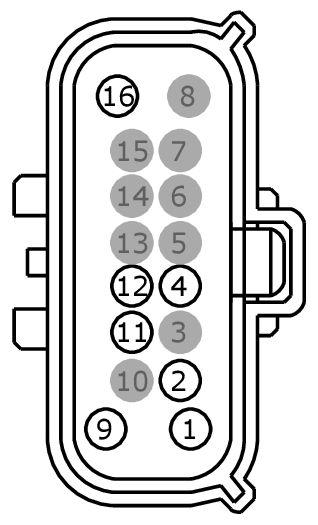

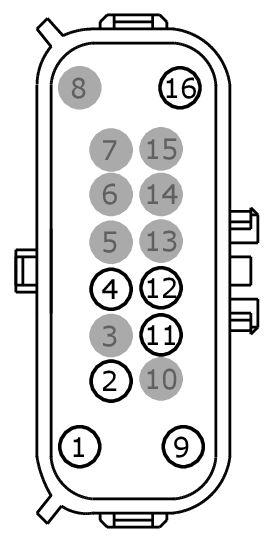

Connector End View C1010 - Inline
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
INLINE
COLOR
BASE PART #
SERVICE PIGTAIL
SEE BELOW
MALE
HARNESS 12C508
FEMALE
HARNESS 14290
| Pin | Circuit | Gauge | Qualifier |
| 1 | CBK04 (VT) | 12 | |
| 2 | CBK03 (GY) | 18 | |
| 3 | * | * | |
| 4 | VE723 (GN-WH) | 18 | |
| 5 | * | * | |
| 6 | * | * | |
| 7 | * | * | |
| 8 | * | * | |
| 9 | CBK01 (BU) | 18 | |
| 10 | * | * | |
| 11 | VE751 (BN-VT) | 18 | |
| 12 | CE435 (YE-BU) | 18 | |
| 13 | * | * | |
| 14 | * | * | |
| 15 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CBK04 (VT) | 16 | |
| 2 | CBK03 (GY) | 20 | |
| 3 | * | * | |
| 4 | VE771 (BN-VT) | 22 | |
| 5 | * | * | |
| 6 | * | * | |
| 7 | * | * | |
| 8 | * | * | |
| 9 | CBK01 (BU) | 14 | |
| 10 | * | * | |
| 11 | VE740 (VT-GY) | 20 | |
| 12 | VE175 (BN-WH) | 22 | |
| 13 | * | * | |
| 14 | * | * | |
| 15 | * | * |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1393 |
Service Part Number: 7U2Z-14S411-KB Gauge: 14 18 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline For Mating Connector Refer To WPT-1142 |
| Pigtail Kit Part Number WPT-1541 |
Service Part Number: JU2Z-14S411-KA Gauge: 14 16 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline In-Line - Auxiliary Engine Connector Module - Glow Plug |
