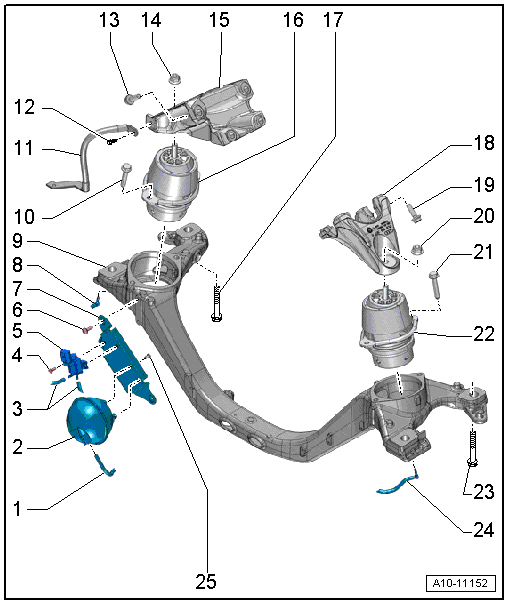

Overview - SUBFRAME
WARNING: This page is about a different car, the 2015 Audi Q7, 2014 Audi Q7, and 2013 Audi Q7. However, it is still accessible from the selected car via links, so may be relevant.
- Vacuum Hose
- Vacuum Reservoir
- Vacuum Hoses
- Bolt
- Tightening specification: 5 Nm
- Electrohydraulic Engine Mount Solenoid Valve -N398-
- Bolt
- Tightening specification: 9 Nm
- Bracket
- For the vacuum reservoir and Electrohydraulic Engine Mount Solenoid Valve -N398-
- Vacuum Hose
- Engine Support
- Removing and installing. Refer to ENGINE MOUNT AND ENGINE SUPPORT, REMOVING AND INSTALLING .
- Bolt
- Tightening specification: 60 Nm
- Ground (GND) Cable
- Bolt
- Tightening specification: 15 Nm
- Bolt
- Tightening specification: 50 Nm +90°
- Nut
- Tightening specification: 75 Nm
- Right Engine Support
- Right Engine Mount
- Removing and installing. Refer to ENGINE MOUNT AND ENGINE SUPPORT, REMOVING AND INSTALLING .
- Bolt
- Tightening specification: 120 Nm +180°
- Replace
- Left Engine Support
- Bolt
- Tightening specification: 50 Nm +90°
- Nut
- Tightening specification: 75 Nm
- Bolt
- Tightening specification: 60 Nm
- Left Engine Mount
- Removing and installing. Refer to ENGINE MOUNT AND ENGINE SUPPORT, REMOVING AND INSTALLING .
- Bolt
- Tightening specification: 120 Nm +180°
- Replace
- Vacuum Hose
- Bolt
- Tightening specification: 2.5 Nm
