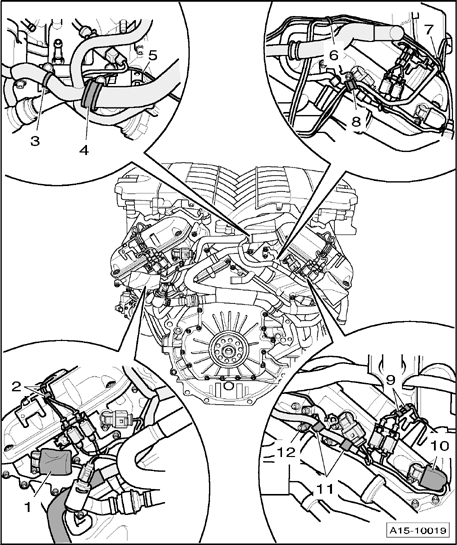

Engine Wiring, Routing on Engine
WARNING: This page is about a different variant/trim than selected.
1 - Heat insulation sleeve
- Attach to Camshaft Position (CMP) sensor 4 G301
2 - Electrical harnesses for camshaft adjusters
- Clip into retainers
3 - Cable tie with clip
- Clip into hole of bracket
4 - Retaining clip
- Tighten to 9 Nm
5 - Ground (GND) wire
- Tighten to 9 Nm
6 - Cable tie for oxygen sensor harnesses
- Fasten to wiring to ignition coils cyl. 1 to 3 and cyl. 4 to 6
7 - Cable tie for oxygen sensor harnesses
- Clip into hole of bracket
8 - Retaining clip
- Tighten to 9 Nm
9 - Electrical harnesses for camshaft adjusters
- Clip into retainers
10 - Heat insulation sleeve
- Attach to Camshaft Position (CMP) sensor 3 G300
11 - Harness clip
- Clip into holes
12 - Ground (GND) wire
- Tighten to 9 Nm
