Knee bar and bracket, driver side, removing and installing: Notes
NOTE:

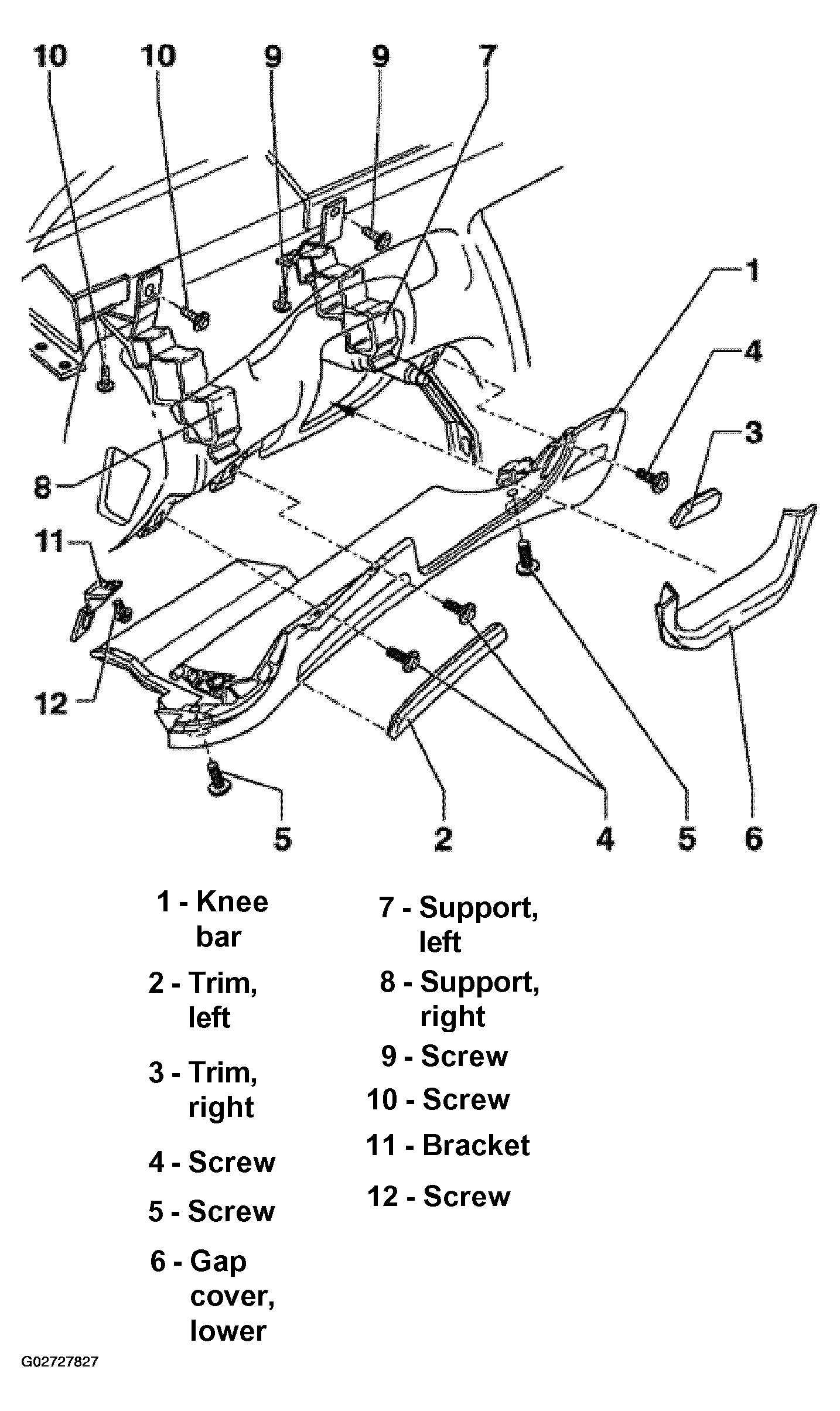

The following list refers to Fig 1.
- Knee bar
- For driver side
- Removing
- Remove lower gap cover -6- from below.
- Pry out left trim -2- and right trim -3- using screwdriver.
- Remove screws -4- and -5- and remove kneebar.
- Trim, left
- Trim, right
- Screw
- 2.5 Nm (22 in. lb.)
- Qty. 3
- Screw
- 2.5 Nm (22 in. lb.)
- Qty. 2
- Gap cover, lower
- Support, left
- Removing instrument cluster
See INSTRUMENT CLUSTER, REMOVING AND INSTALLING for up to m.y. 1999 and INSTRUMENT CLUSTER, REMOVING AND INSTALLING for m.y. 2000 on.
- Control module for ABS, removing
See ANTILOCK BRAKE SYSTEM .
- Remove screws -9-.
- Removing instrument cluster
- Support, right
- Removing instrument cluster
See INSTRUMENT CLUSTER, REMOVING AND INSTALLING for up to m.y. 1999 and INSTRUMENT CLUSTER, REMOVING AND INSTALLING for m.y. 2000 on.
- Air duct for side air outlet rear, removing and installing. See REMOVING AND INSTALLING AIR VENT FOR SIDE OUTLET, REAR .
- Remove screws -10-.
- Removing instrument cluster
- Screw
- 15 Nm (11 ft. lb.)
- 2 parts
- Screw
- 15 Nm (11 ft. lb.)
- 2 parts
- Bracket
- Remove screw -12-.
- Screw
- 2.5 Nm (22 in. lb.)
