Adjustment depth for securing rod
Adjustment depth for securing rod
Dimension -a- of securing rod -1- must be 13mm "3mm when properly adjusted.
After adjusting correctly, slide casing -2- from operating clip -3- upward.

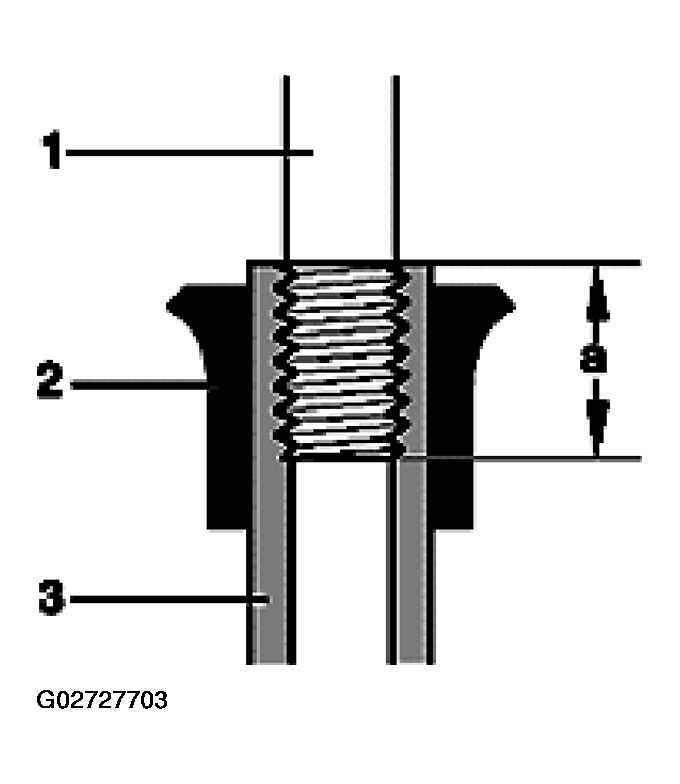

Fig 1: Identifying Adjustment Depth For Securing Rod
Courtesy of AUDI OF AMERICA, INC.
