Rear door lock with operating components, removing and installing: Notes
- Rear door trim removed
- Door component carrier removed. See DOOR SHELL AND DOOR COMPONENT CARRIER, REMOVING AND INSTALLING .
NOTE:

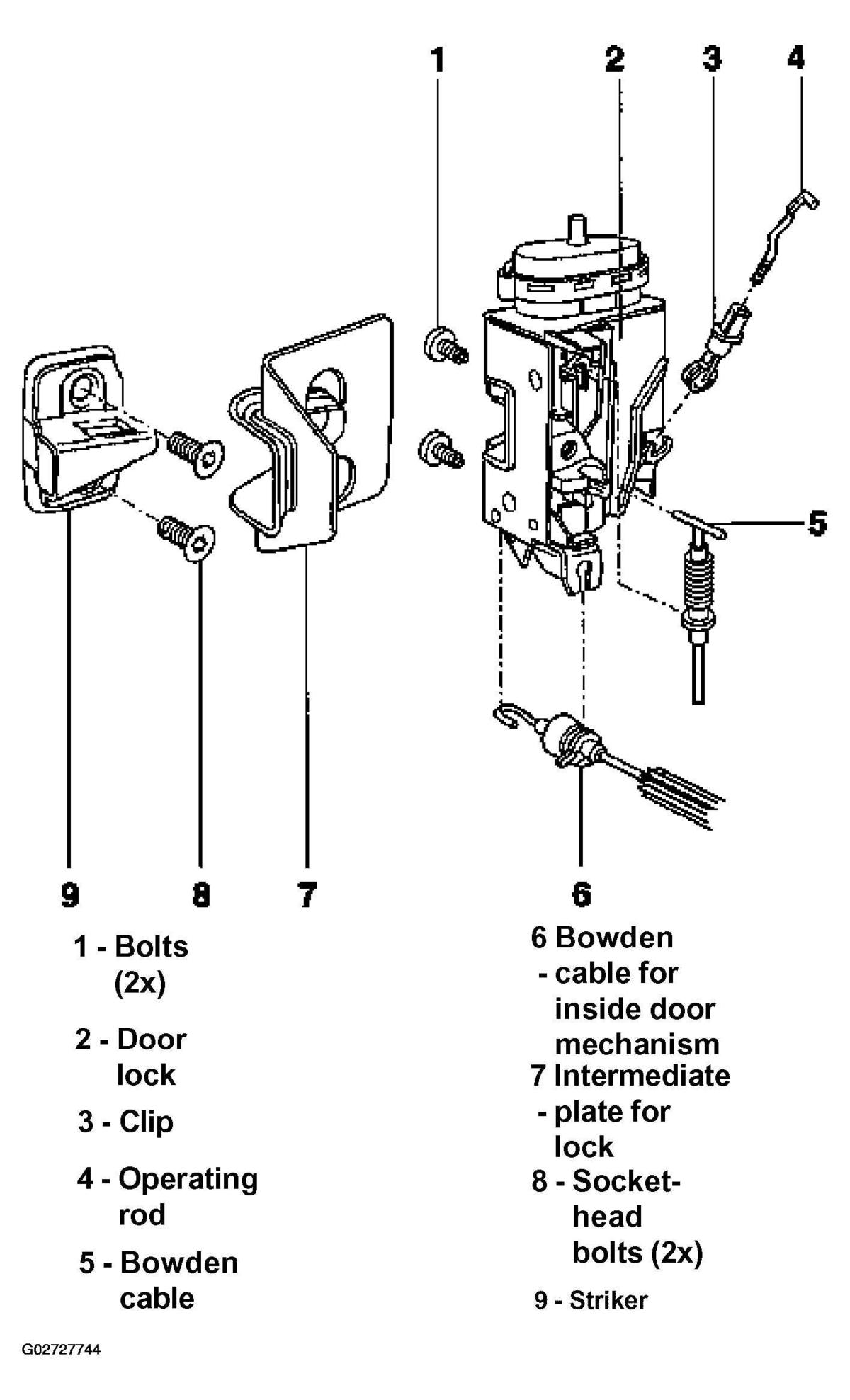

The following list refers to Fig 1
.
- Bolts (2x)
- 8 Nm (71 in. lb)
- Door lock
Removing:
- Disengage operating rod -4-.
- Disengage Bowden cable -5-.
- Remove bolts -1-
- Pull hose line from actuator.
- Disengage Bowden cable for inside door mechanism -5-. See REMOVING AND INSTALLING BOWDEN CABLE FOR INSIDE DOOR MECHANISM .
- Clip
- Operating rod
- Bowden cable
- Removing and installing
See REMOVING AND INSTALLING BOWDEN CABLE FOR DOOR LOCKING MECHANISM .
- Disengaging from hinged lever. See DISCONNECTING BOWDEN CABLE FOR DOOR LOCKING MECHANISM FROM HINGED LEVER .
- Removing hinged lever
See REMOVING HINGED LEVER .
- Removing and installing
- Bowden cable for inside door mechanism
- Removing and installing. See REMOVING AND INSTALLING BOWDEN CABLE FOR INSIDE DOOR MECHANISM .
- Intermediate plate for lock
- Socket-head bolts (2x)
- 16 Nm (12 ft lb)
- Striker
- Adjusting. See ADJUSTING DOOR AT STRIKER PLATE .
