Center armrest, retrofitting
NOTE:

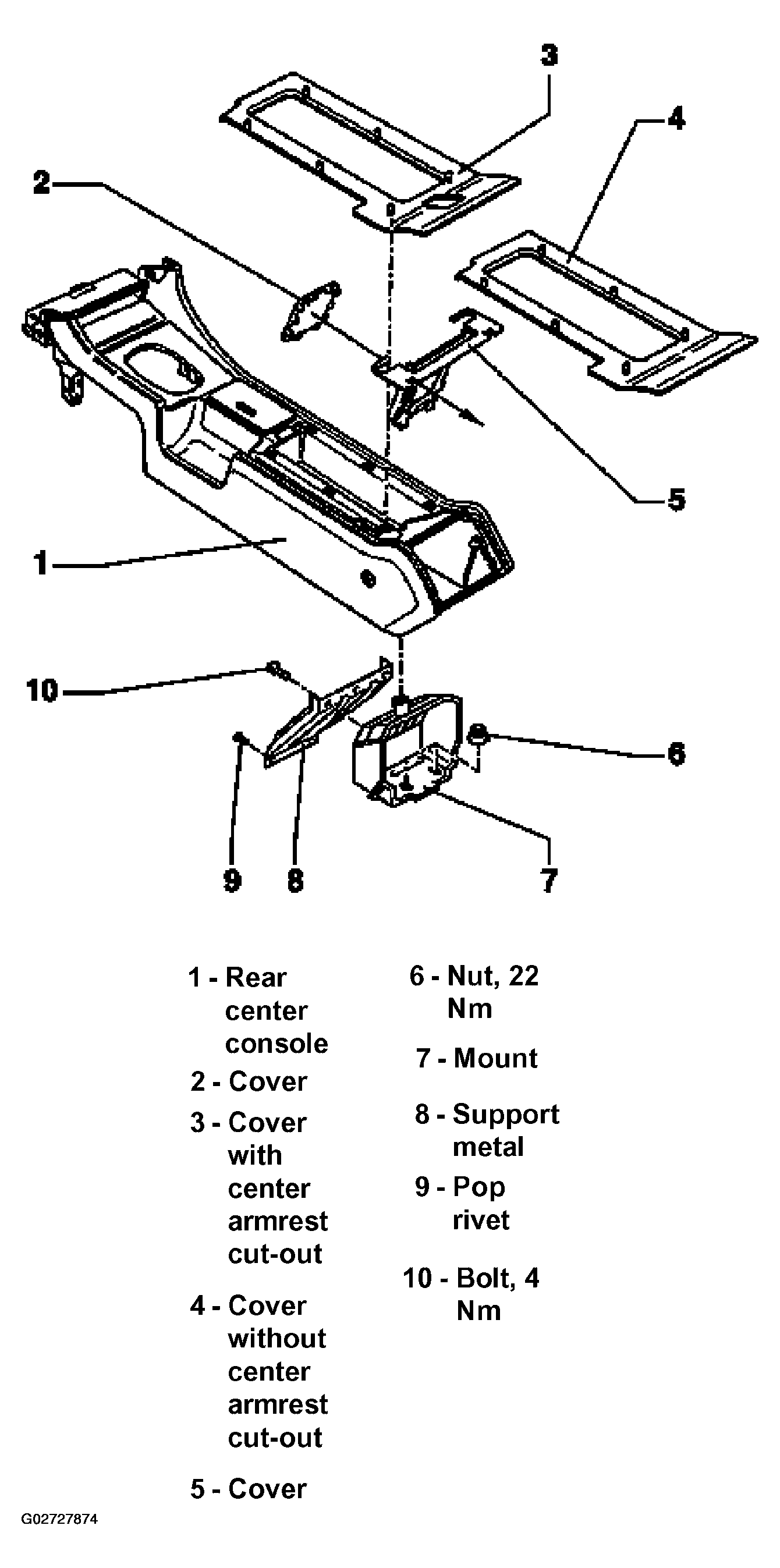

The following list refers to Fig 1.
- Rear center console
- Remove center console. See CENTER CONSOLE, OVERVIEW .
- Install support metal and mount for support foot of center console.
- Replace covers -5- and -4-.
- Install center console. See CENTER CONSOLE, OVERVIEW .
- Install center armrest. See CENTER ARMREST (FROM 10.98 ON) .
- Cover
- Cover with center armrest cut-out
- Cover without center armrest cut-out
- Cover
- Nut, 22 Nm
- 2x
- Mount
- For support foot of center armrest
- Support metal
- Pop rivet
- 2x
- Bolt, 4 Nm
- 2x
