Front door handle, preassembly: Notes
NOTE:
Replacement door handles must be painted and preassembled before installing.
NOTE:

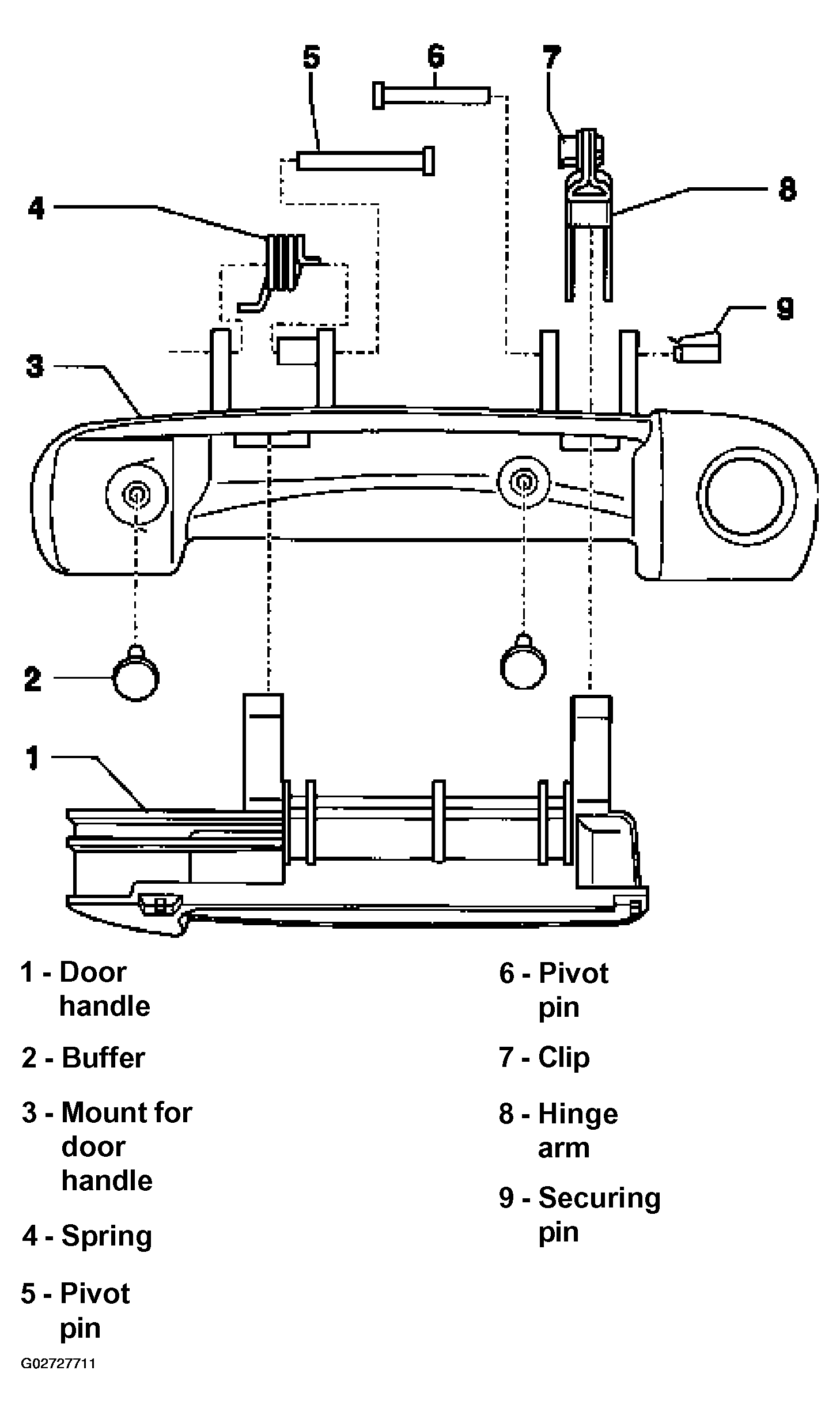

The following list refers to Fig 1
.
- Door handle
- When installing, insert springs -4- in mount
- For preassembly, insert door handle in mount -3- and slide on hinge arm -8-
- Slide in pivot pins -5- and -6- and peen with center punch as shown. See PEENING PIVOT PIN .
- Engage spring -4- as shown. See CORRECT INSTALLATION POSITION OF SPRING .
- Buffer
- Insert after painting
- Mount for door handle
- Spring
- Installation position. See CORRECT INSTALLATION POSITION OF SPRING .
- Grease spring using G052 745 A3
- Pivot pin
- Note varying lengths
- Installation position. See PEENING PIVOT PIN .
- Pivot pin
- Note varying lengths
- Peening. See PEENING PIVOT PIN .
- Clip
- Hinge arm
- Securing pin
- Assembly. See INSTALLING LOCKING PINS .
