Front bumper, assembly overview: Notes
NOTE:

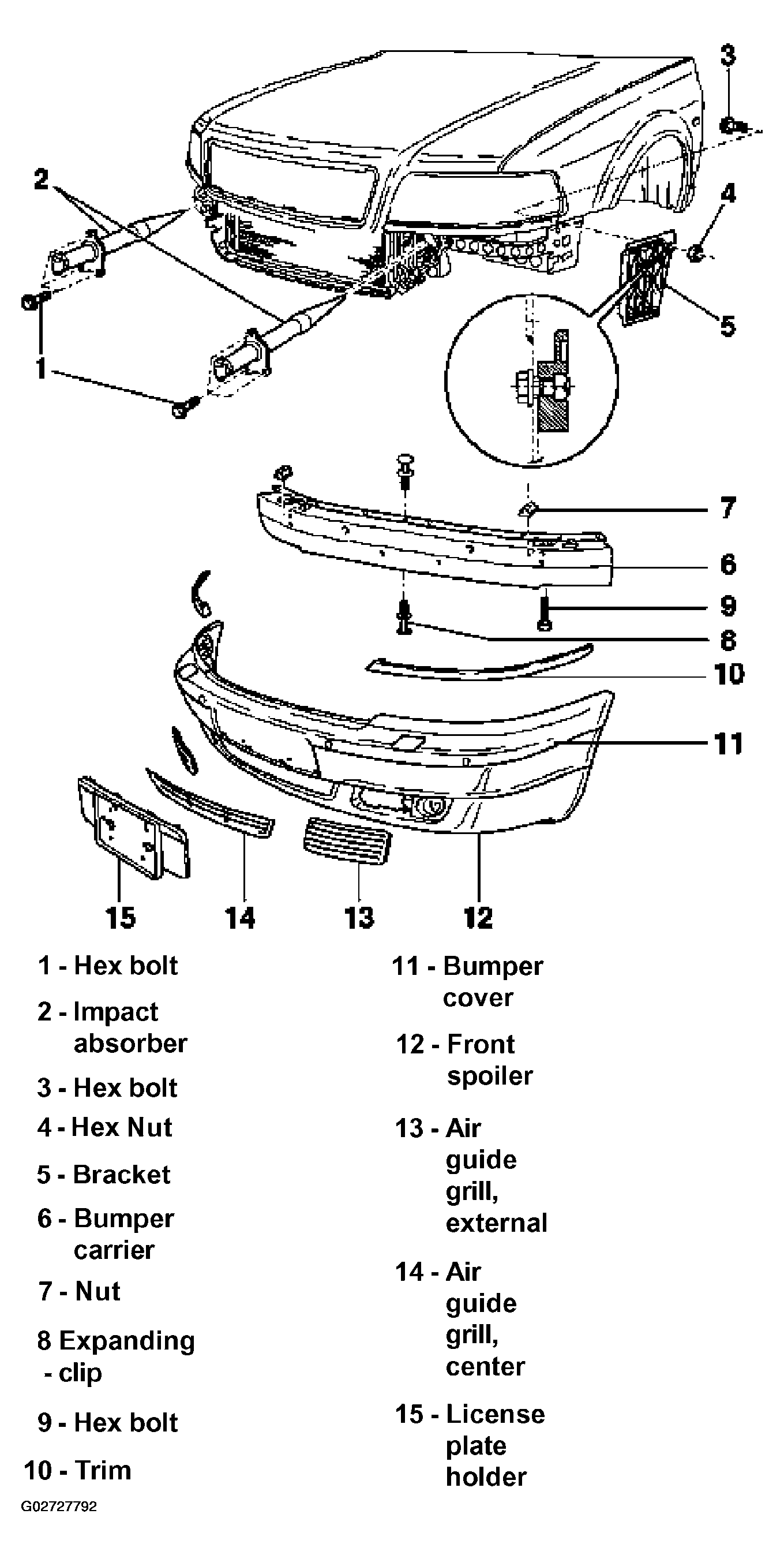

The following list refers to Fig 1.
- Hex bolt
- 21 Nm
- Impact absorber
- 2 pieces
Removing:
- Remove bumper. See FRONT BUMPER, REMOVING AND INSTALLING .
- Remove pressure switch. See A/C REFRIGERANT SYSTEM (R-134A), VALVES AND SWITCHES .
- Remove hex bolt -1- and pull out impact absorber.
- Checking. See IMPACT ABSORBERS, TESTING .
- 2 pieces
- Hex bolt
- 10 Nm
- Hex nut
- Bracket
- Different versions on left and right sides
- Adjusting. See ADJUSTING HEIGHT AT BRACKET .
- Bumper carrier
Removing:
- remove bumper
- Unclip expanding clip -item 5- and remove bumper carrier from cover and spoiler.
- Nut
- Expanding clip
- 18 pieces
- Unclipping. See CLIP FOR BUMPER COVER .
- Hex bolt
- 65 Nm
- Trim
- Removing and installing. See FRONT TRIM AND SPOILER, ASSEMBLY OVERVIEW .
- Bumper cover
- Front spoiler
- Can be replaced individually
- Removing and installing. See FRONT TRIM AND SPOILER, ASSEMBLY OVERVIEW .
- Air guide grill, external
- Air guide grill, center
- License plate holder
