Installing locking pins
Installing locking pins

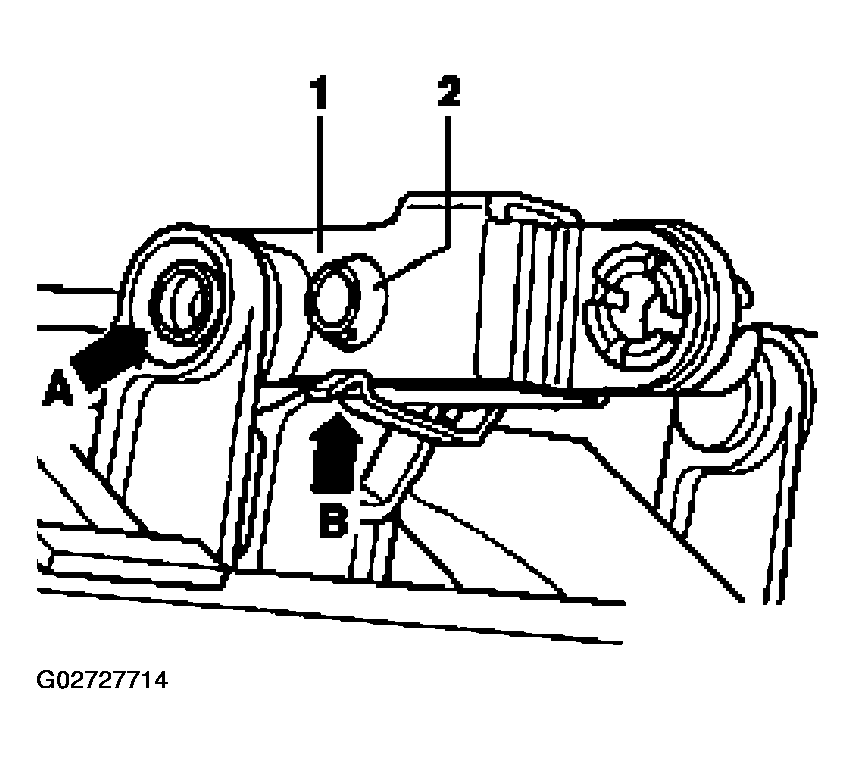

Press in locking pin completely using auxiliary tool (self-made).
Spring clip on locking pin (arrow -B-) must fully lock home behind hinge arm.
Peened pivot pin (arrow -A-)
Fig 1: Installing Locking Pins
Courtesy of AUDI OF AMERICA, INC.
