Electric headrest adjustment, removing and installing
NOTE:

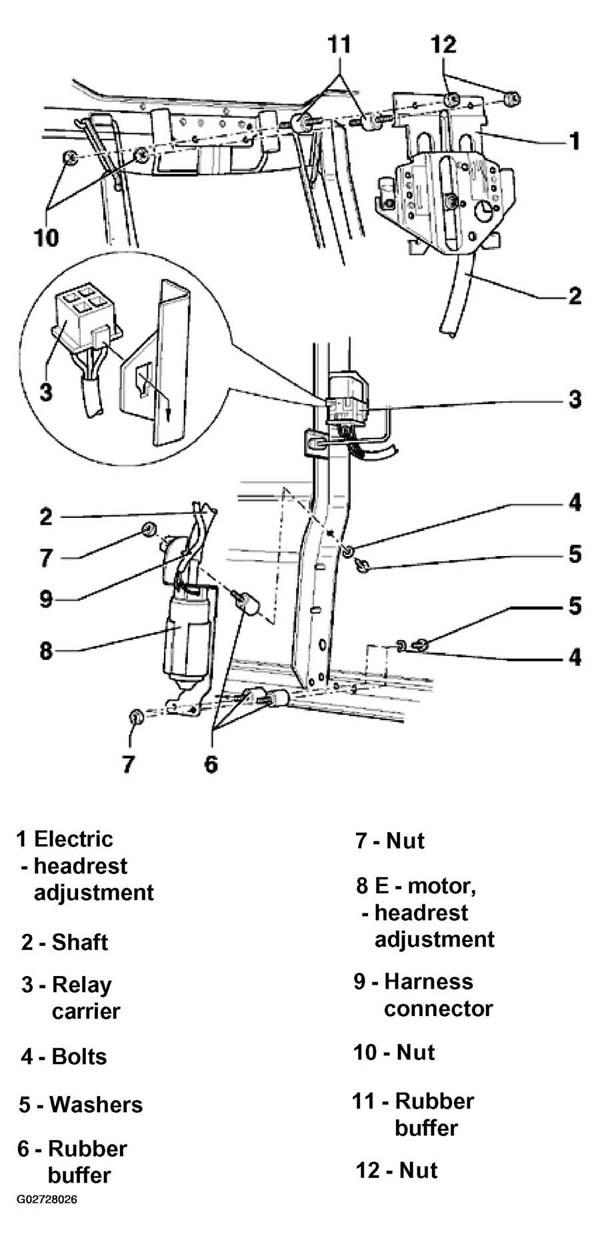

The following list refers to Fig 1.
- Electric headrest adjustment
- Remove back rest. See REAR SEATBACK, REMOVING AND INSTALLING .
- Remove upholstery from rear seatback.
- Disengage lumbar cover. See ELECTRIC LUMBAR ADJUSTMENT, REMOVING AND INSTALLING .
- Disconnect harness connector -9-.
- Remove nuts -12-.
- Remove nuts -7-.
- Shaft
- Relay carrier
- Slide upward to unclip.
- Bolts
- 3x
- Tightening torque: 2 Nm
- Washers
- 3x
- Rubber buffer
- 3x
- Nut
- 3x
- Tightening torque: 2 Nm
- E-motor, headrest adjustment
- Belongs to headrest adjustment delivery casing
- Harness connector
- Nut
- 2x
- Tightening torque: 3.5 Nm
- Rubber buffer
- 2x
- Nut
- 2x
- Tightening torque: 3.5 Nm
