D-pillar trim, removing and installing
NOTE:

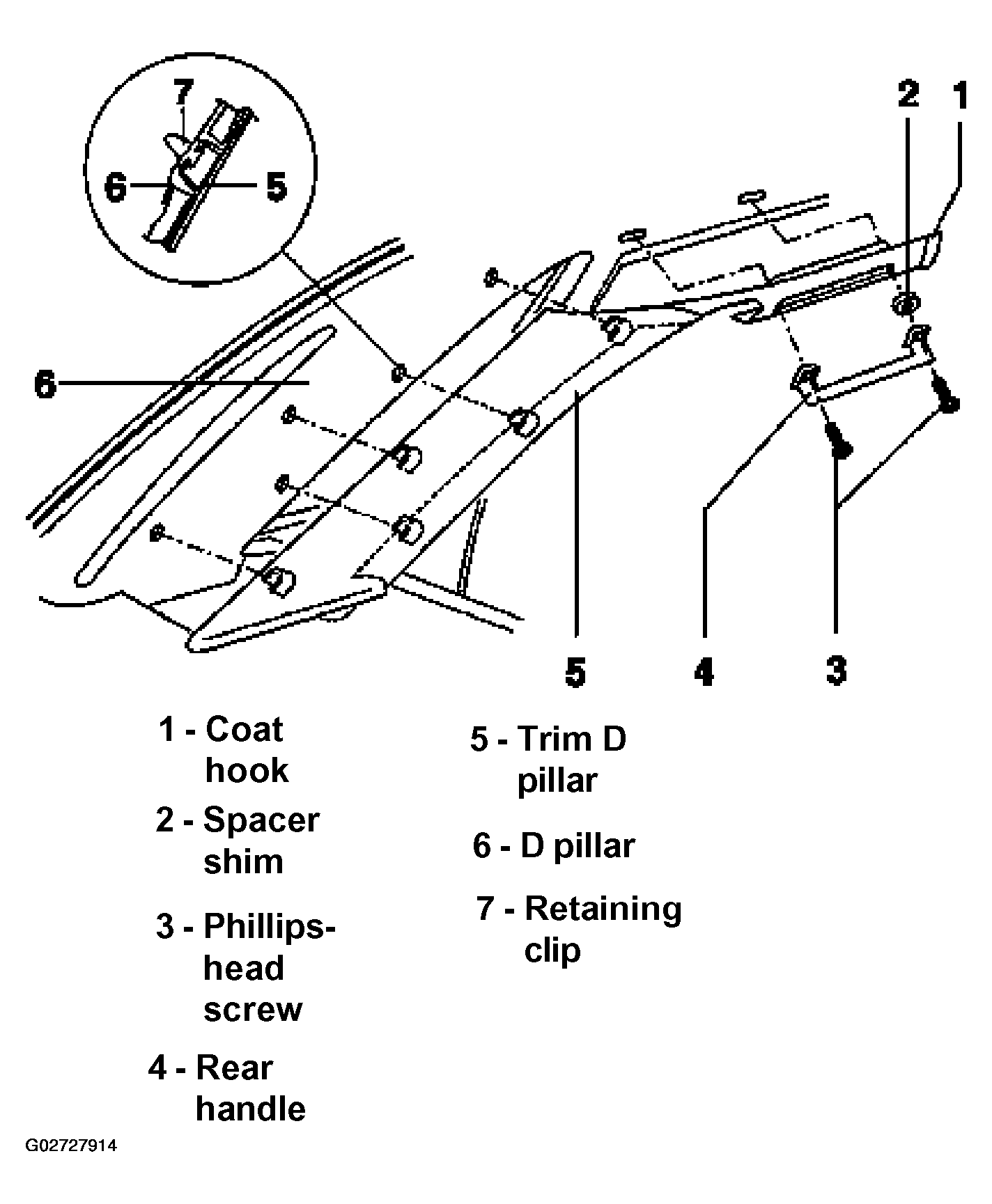

The following list refers to Fig 1.
- Coat hook
- Removing. See COAT HOOK, REMOVING .
- Spacer shim
- Phillips-head screw
- 0.5 Nm (4 in.lb.)
- 2 parts
- Rear handle
- Remove. See GRAB HANDLE, REMOVING .
- Trim D pillar
- Removing:
- Remove rear seatback or remove power adjustable individual seat. See REAR SEATBACK, REMOVING AND INSTALLING or ELECTRICALLY ADJUSTABLE INDIVIDUAL SEATS, REMOVING AND INSTALLING .
- Remove hatshelf. See HAT SHELF, REMOVING AND INSTALLING .
- Remove jacket hook -1-. See COAT HOOK, REMOVING .
- Remove handle -4-. See COAT HOOK, REMOVING .
- Remove door seal in area of trim.
- Unclip lower trim D pillar -6-.
- Removing:
- D pillar
- Retaining clip
- 5 parts
